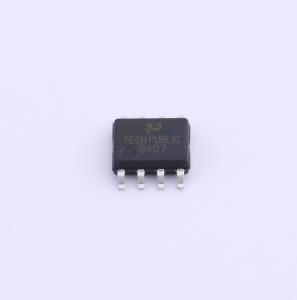

温馨提醒：图片仅供参考，商品以实物为准
SI9407BDY
场效应管(MOSFET)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用：负载/电源开关。接口。开关逻辑电平转换
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SI9407BDY
- 商品编号
- C4355023
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 90mΩ@10V；100mΩ@4.5V | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 1.7V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 24nC@10V | |
| 输入电容(Ciss) | 976pF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 70pF |
商品特性
- 高速开关
- 栅极电荷小：QSW = 17.5 nC（典型值）
- 输出电荷小：Qoss = 42 nC（典型值）
- 漏源导通电阻低：RDS(ON) = 2.5 mΩ（典型值）（VGS = 10 V）
- 漏电流低：IDSS = 10 μA（最大值）（VDS = 40 V）
- 增强模式：Vth = 1.4 至 2.4 V（VDS = 10 V，ID = 0.5 mA）
应用领域
- 高效 DC-DC 转换器
- 开关稳压器
- 电机驱动器
