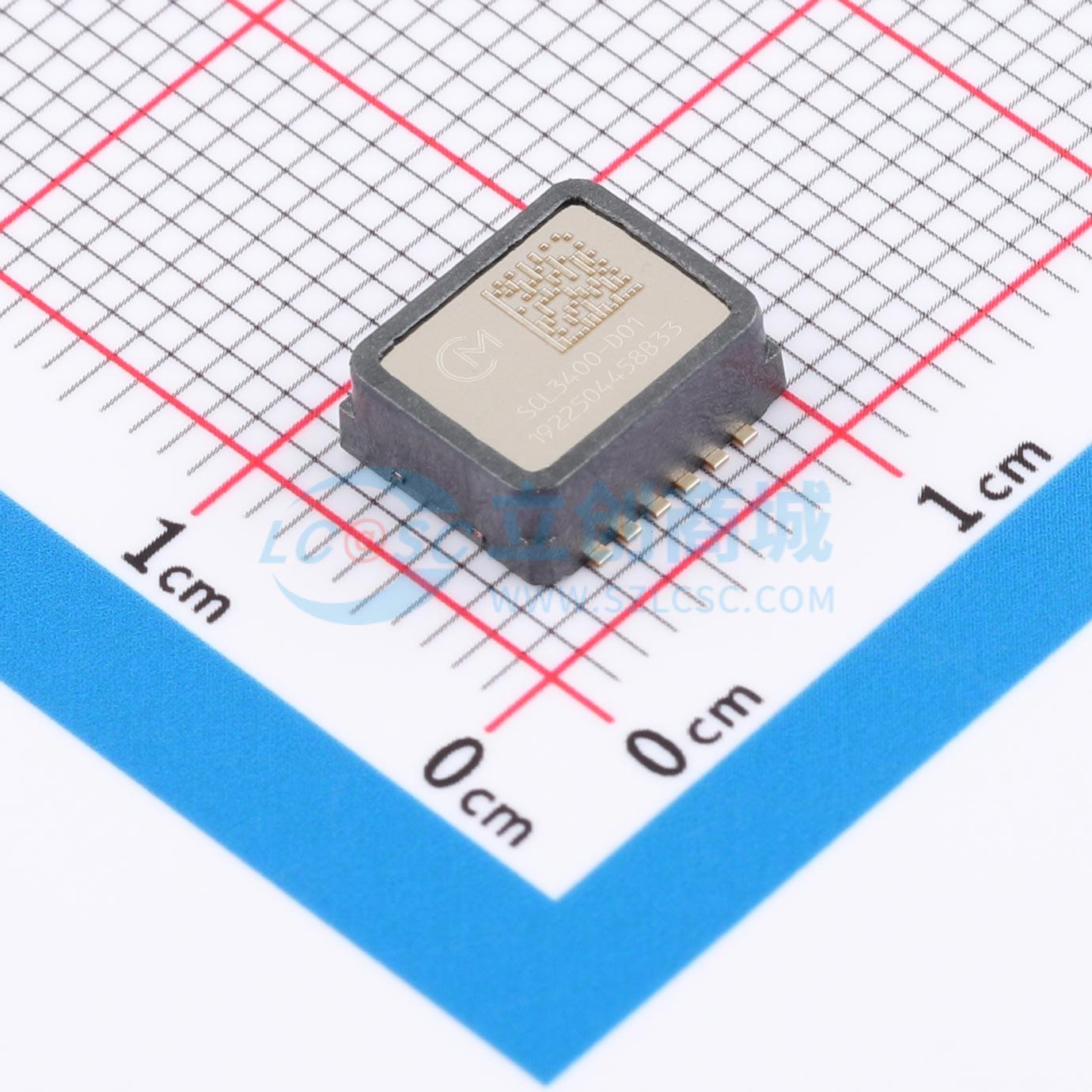

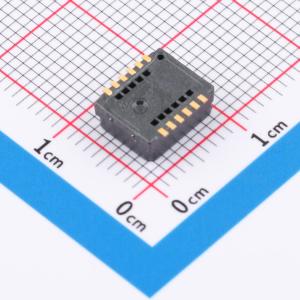

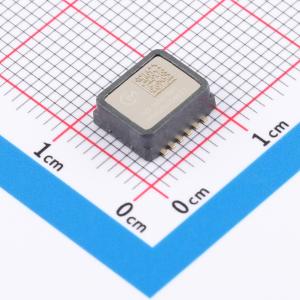

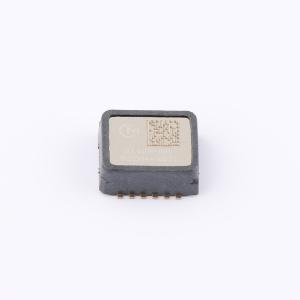

温馨提醒：图片仅供参考，商品以实物为准
SCL3400-D01
数字双轴倾角仪，具备用户可选测量模式和SPI数字接口，采用电容式3D - MEMS技术
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- muRata(村田)
- 商品型号
- SCL3400-D01
- 商品编号
- C4355014
- 商品封装
- SMD-12P,8.6x7.6mm
- 包装方式
- 编带
- 商品毛重
- 0.393333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 姿态传感器/陀螺仪 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 支持超量程检测 |
商品概述
SCL3400 - D01是一款高性能倾角传感器。它是基于村田成熟的电容式3D - MEMS技术的双轴倾角传感器。信号处理在具有灵活SPI数字接口的混合信号ASIC中完成。传感器元件和ASIC封装在12引脚预成型塑料外壳中，可确保产品在其使用寿命内可靠运行。
SCL3400 - D01的设计、制造和测试满足高稳定性、可靠性和质量要求。该组件在宽温度范围和振动条件下具有极其稳定的输出。该组件具有多个先进的自诊断功能，适用于SMD贴片安装，并且符合RoHS和ELV指令。
商品特性
- 双轴（XY）倾角仪
- 用户可选测量模式：±30°，带10Hz低通滤波器；±90°，带40Hz低通滤波器
- 分辨率高达32768 LSB/g
- 工作温度范围：40°C… + 85°C
- 电源电压：3.0V…3.6V
- SPI数字接口
- 超低噪声密度：0.0009°/√Hz
- 长期偏移漂移典型值 ≤ 0.05°
- 尺寸：8.6×7.6×3.3mm（长×宽×高）
- 采用成熟的电容式3D - MEMS技术
应用领域
SCL3400 - D01适用于对稳定性和精度要求极高且环境条件苛刻的应用。
典型应用包括：
- 水平调节
- 倾斜感应
- 结构健康监测
- 惯性测量单元（IMU）
- 定位和导航系统
