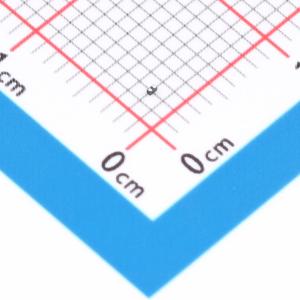

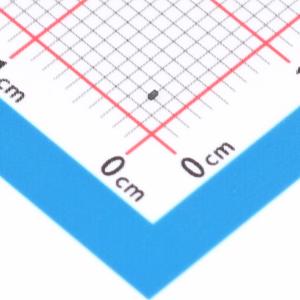

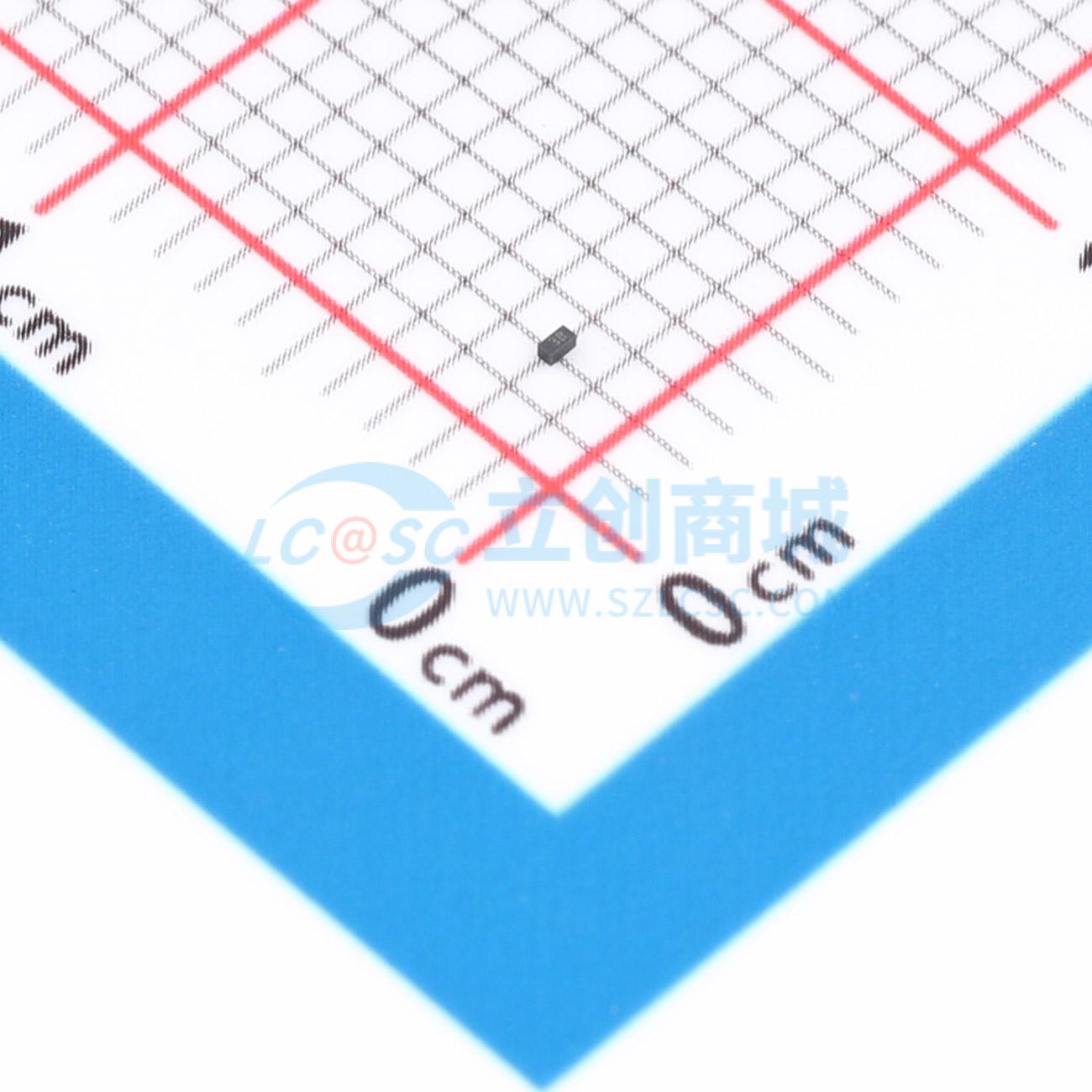

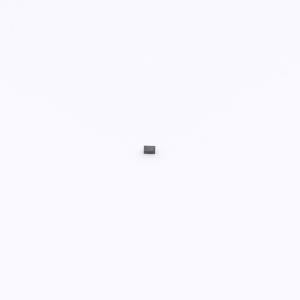

RClamp4021ZA(ES)

1.0/1.5/3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，7A、15kV、0.14pF；Thounderbolt4/5、USB4.0 40-80G信号线超高速通讯防护。

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 1.0/1.5/3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，7A、15kV、0.14pF；Thounderbolt4/5、USB4.0 40-80G信号线超高速通讯防护。
品牌名称: ElecSuper(静芯)
商品型号: RClamp4021ZA(ES)
商品编号: C46970825
商品封装: DFN0603-2L
包装方式: 编带
商品毛重: 0.0086克(g)

商品参数

商品概述

RCLAMP4021ZA(ES)是一款专为保护高速数据接口而设计的超低电容TVS（瞬态电压抑制器）。该器件旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力影响。根据IEC61000-4-2标准，该器件可提供高达±15kV（接触放电）的静电放电保护，并根据IEC61000-4-5标准，可承受高达6.5A（8/20μs波形）的峰值脉冲电流。

商品特性

符合IEC 61000-4-2标准第4级静电放电保护
±15kV接触放电
±15kV空气放电
50W峰值脉冲功率（8/20μs波形）
低钳位电压
工作电压：3.3V
低漏电流
符合RoHS标准
保护一条双向线路
低结电容：典型值0.14pF

应用领域

高速接口
手机及配件
便携式电子设备与笔记本电脑
电视与显示器
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	2.5V；5.5V
	峰值脉冲电流(Ipp)	6.5A@8/20us
	峰值脉冲功率(Ppp)	50W@8/20us

	属性	参数值
	反向电流(Ir)	1nA
	通道数	单路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.14pF
