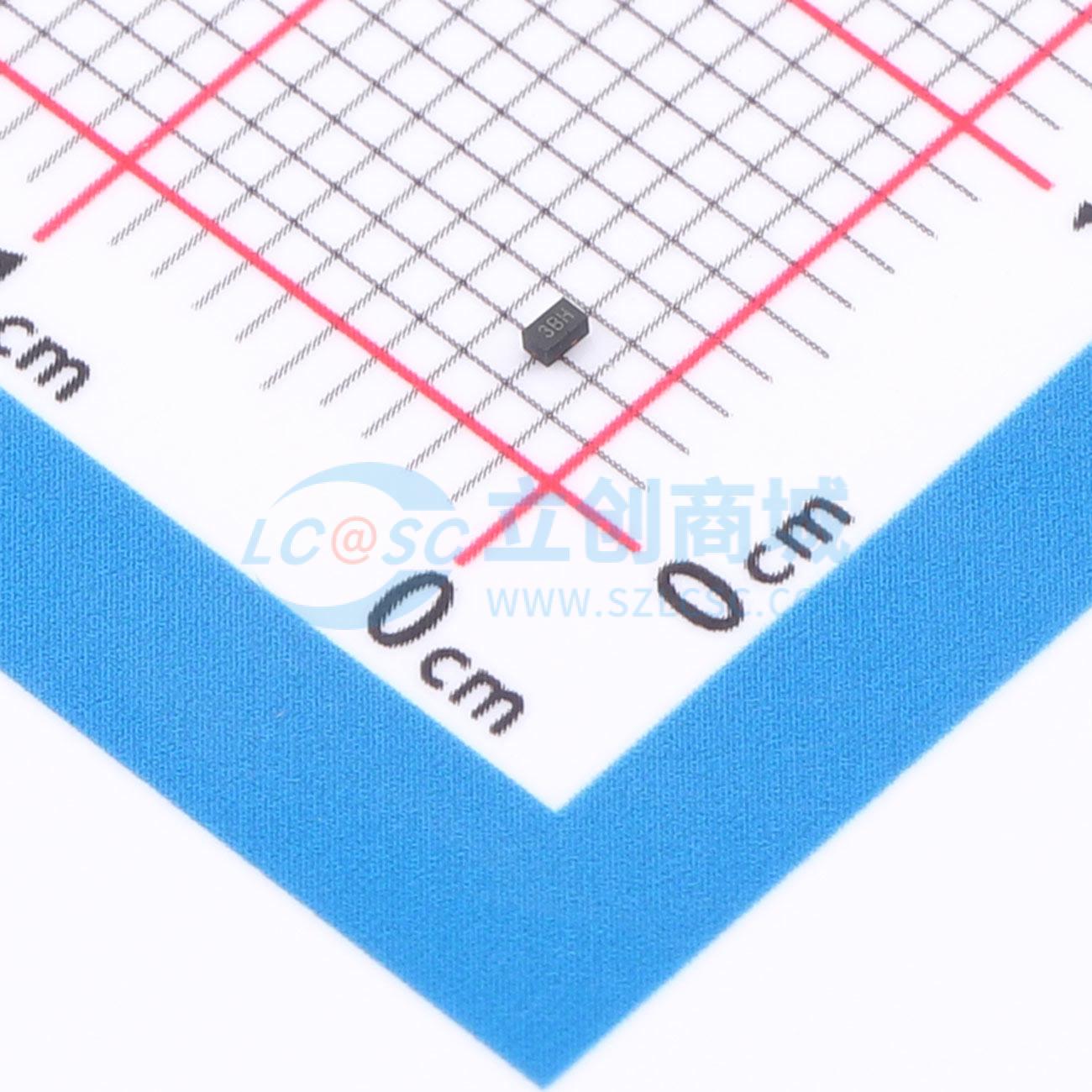

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP3331PQTCT(ES)
1.0/1.5/3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，14A、30kV、0.35pF；Thounderbolt3/4、USB3.0X/4.0、蓝牙信号线超高速通讯防护。
- 描述
- 1.0/1.5/3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，14A、30kV、0.35pF；Thounderbolt3/4、USB3.0X/4.0、蓝牙信号线超高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- RCLAMP3331PQTCT(ES)
- 商品编号
- C46970839
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 6.6V | |
| 峰值脉冲电流(Ipp) | 14A@8/20us | |
| 峰值脉冲功率(Ppp) | 110W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7.8V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | - | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | - | |
| Cj-结电容 | 0.37pF |
商品概述
RCLAMP3331PQTCT(ES) 是一款专为保护高速数据接口而设计的超低电容瞬态电压抑制器。该器件旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力损害。根据 IEC61000-4-2 标准，该器件可提供高达 ±30kV（接触放电）的静电放电保护；根据 IEC61000-4-5 标准，可承受高达 14A（8/20μs）的峰值脉冲电流。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电保护标准：±30kV 接触放电，±30kV 空气放电
- 110W 峰值脉冲功率（8/20μs），具有低钳位电压
- 工作电压：3.3V，漏电流低
- 符合RoHS标准
- 可保护一条双向线路
- 低结电容：典型值 0.37pF
应用领域
- USB 2.0 和 USB 3.2 接口
- 手机及配件
- 便携式电子设备与笔记本电脑
- 电视与显示器
- 数码相机
