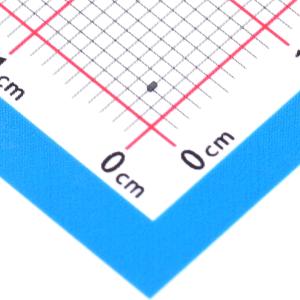

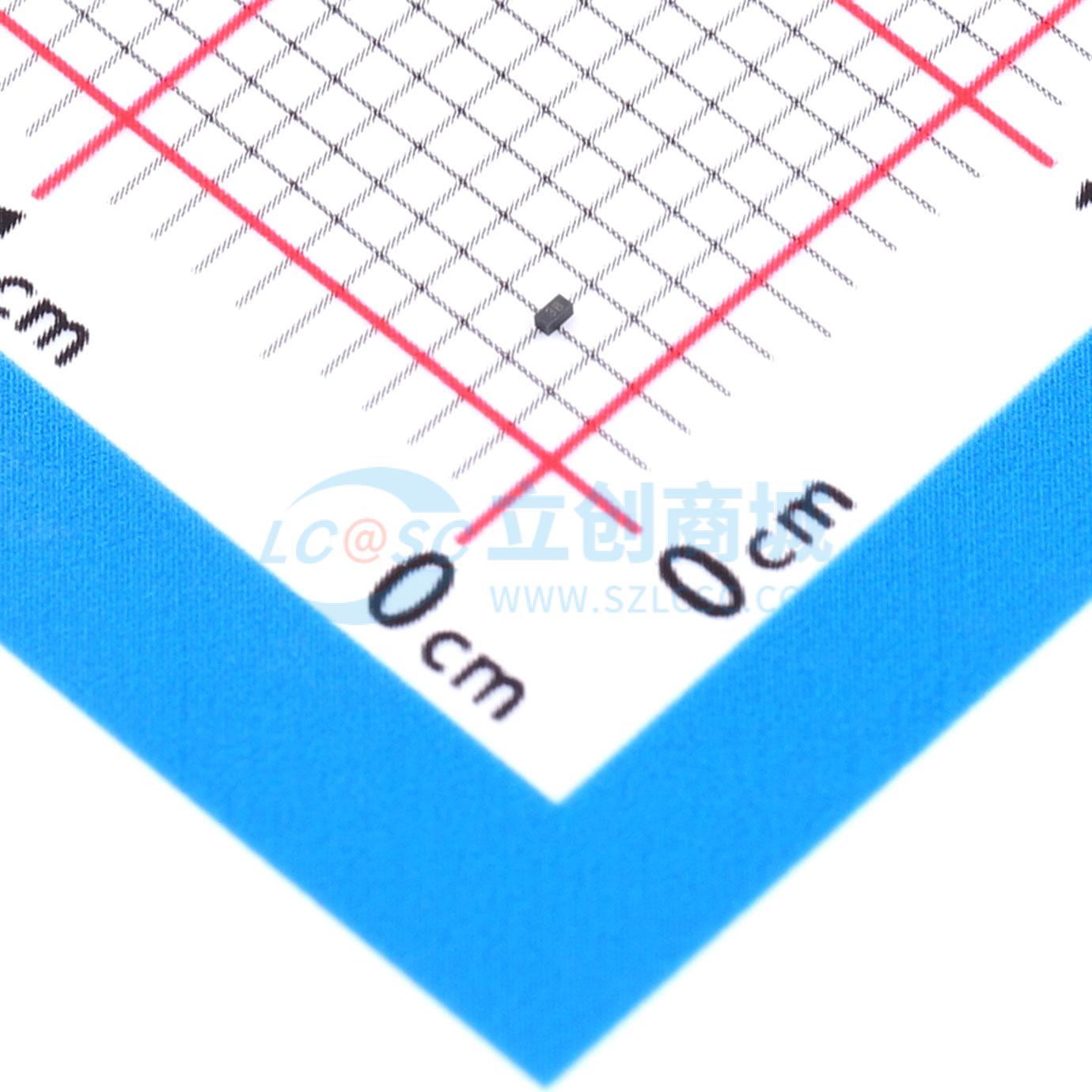

ESD150-B1-W0201(ES)
1.0/1.5/3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，7A、15kV、0.14pF；Thounderbolt4/5、USB4.0 40-80G信号线超高速通讯防护。
- 描述
- 1.0/1.5/3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，7A、15kV、0.14pF；Thounderbolt4/5、USB4.0 40-80G信号线超高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD150-B1-W0201(ES)
- 商品编号
- C46970843
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.0086克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5.5V | |
| 峰值脉冲电流(Ipp) | 6.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 8.1V | |
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.14pF |
商品概述
ESD150-B1-W0201(ES)是一款专为保护高速数据接口而设计的超低电容瞬态电压抑制器。其设计旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力影响。该器件可提供高达±15kV（接触放电，依据IEC61000-4-2标准）的静电放电保护，并能承受高达6.5A（依据IEC61000-4-5标准，8/20μs波形）的峰值脉冲电流。
商品特性
- 符合IEC 61000-4-2 Level 4 ESD保护标准
- ±15kV接触放电
- ±15kV空气放电
- 50W峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：3.3V
- 低泄漏电流
- 符合RoHS标准
- 保护一条双向线路
- 低结电容：典型值0.14pF
应用领域
- 高速接口
- HDMI和USB 3.2
- 手机及配件
- 便携式电子设备与笔记本电脑
- 电视和显示器
