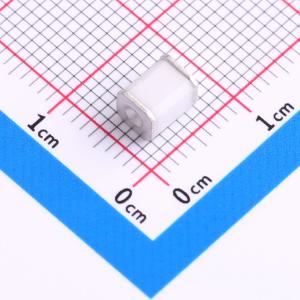

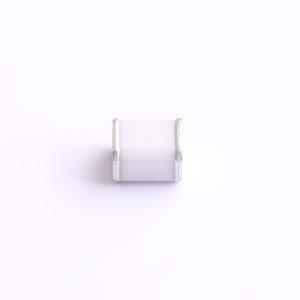

温馨提醒：图片仅供参考，商品以实物为准
SMD5542-3000
3kV 3kA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 气体放电管（GDT）通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中出现瞬态过电压且电压幅值超过GDT的击穿电压时，GDT内部的气体被电离，使GDT迅速导通，并将过电压限制在较低水平，从而保护并联的电子设备或电路组件免受高压冲击损坏。过电压消失后，GDT立即恢复到高绝缘电阻状态，电路恢复正常运行。是高压表面贴装封装，不仅尺寸小，易于安装在各种紧凑型印刷电路板（PCB）上，而且性能出色
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- SMD5542-3000
- 商品编号
- C46970757
- 商品封装
- SMD,5.5x4.2mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 2 | |
| 直流击穿电压(Vdc) | 3kV | |
| 精度 | ±20% | |
| 脉冲放电电流 | 3kA | |
| 极间电容 | 0.5pF |
| 属性 | 参数值 | |
|---|---|---|
| 冲击击穿电压(Vimp) | 4.5kV | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 5.5mm | |
| 宽度 | 4.2mm | |
| 高度 | 4.2mm |
商品概述
气体放电管通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中发生瞬态过电压且电压幅度超过气体放电管的击穿电压时，气体放电管内部的气体被电离，导致气体放电管迅速导通并将过电压限制在较低水平，从而保护并联连接的电子设备或电路元件免受高压冲击损坏。过电压消失后，气体放电管立即恢复至高绝缘电阻状态，电路恢复正常运行。SMD5542系列气体放电管采用高压表面贴装封装。它不仅体积小，易于安装在各种紧凑型印刷电路板上，而且性能优异。高交流耐压和高绝缘电阻确保了电路性能在正常工作条件下不会遭受额外损耗。SMD5542系列气体放电管是一款专为浪涌保护和高隔离应用设计的高压（2000-4000V）元件。它也适用于通常存在数百伏偏置电压或信号电平的应用。它还可以与压敏电阻结合使用，为交流应用提供出色的保护性能。
商品特性
- 电压范围：2000V 至 4000V
- 对快速上升瞬态响应优异
- 8/20μs 脉冲电流能力：3kA
- 非放射性
- 超低电容（<0.5pF）
- 尺寸：5.5mm × 4.2mm × 4.2mm
应用领域
- 车载充电器
- 车辆充电站
- LED照明
- 电源
- 光伏
- 空调
