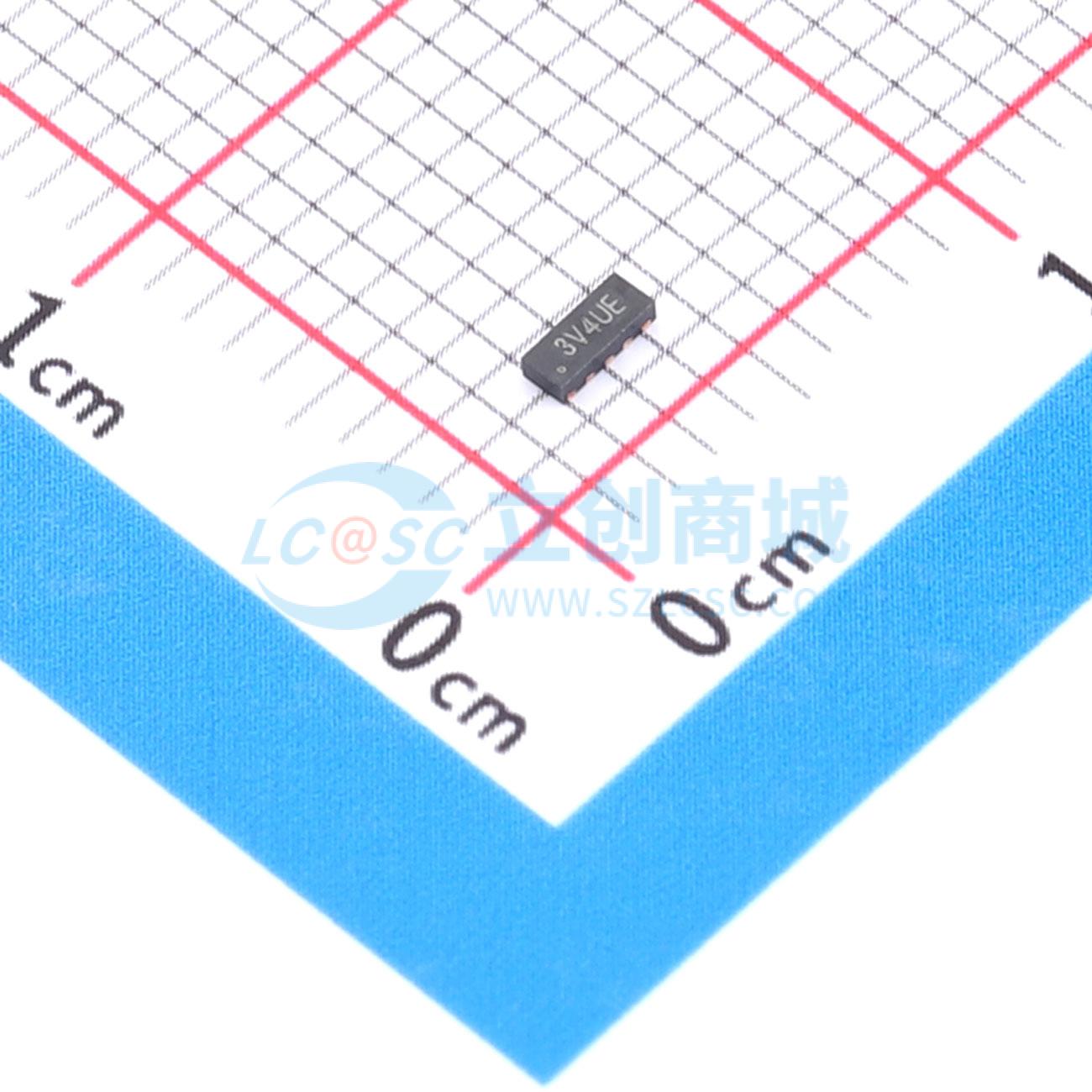

温馨提醒：图片仅供参考，商品以实物为准
ESD8704MUTAG(ES)
兼容1.5/3.3/5.0V深回扫超低电容超低钳位4路单向ESD防护器件，7A、15kV、1.5V&1mHz@0.3pF；USB3.X/USB4.0/HDMI2.0/HDMI2.1/DP2.1等高速通讯防护。
- 描述
- 兼容1.5/3.3/5.0V深回扫超低电容超低钳位4路单向ESD防护器件，7A、15kV、1.5V&1mHz@0.3pF；USB3.X/USB4.0/HDMI2.0/HDMI2.1/DP2.1等高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD8704MUTAG(ES)
- 商品编号
- C46970845
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.029333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 3.6V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压 | 7.6V；8.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.35pF；0.15pF |
商品概述
ESD8704MUTAG(ES)是一款瞬态电压抑制器，旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。使用IEC61000 - 4 - 2空气放电法时，所有引脚额定可承受15kV的ESD脉冲。
商品特性
- IEC 61000-4-2 4级ESD保护
- ±15kV接触放电
- ±15kV空气放电
- 30W脉冲峰值功率（8/20μs）
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- 符合RoHS标准
- 保护4条单向线路
- 超低结电容：典型值0.29pF（IO - GND）
应用领域
- USB和HDMI接口
- 便携式电子设备
- 服务器、笔记本电脑和台式电脑
- Display Port 1.3、eSATA
- 数字视频接口（DVI）
- 以太网供电（PoE）
