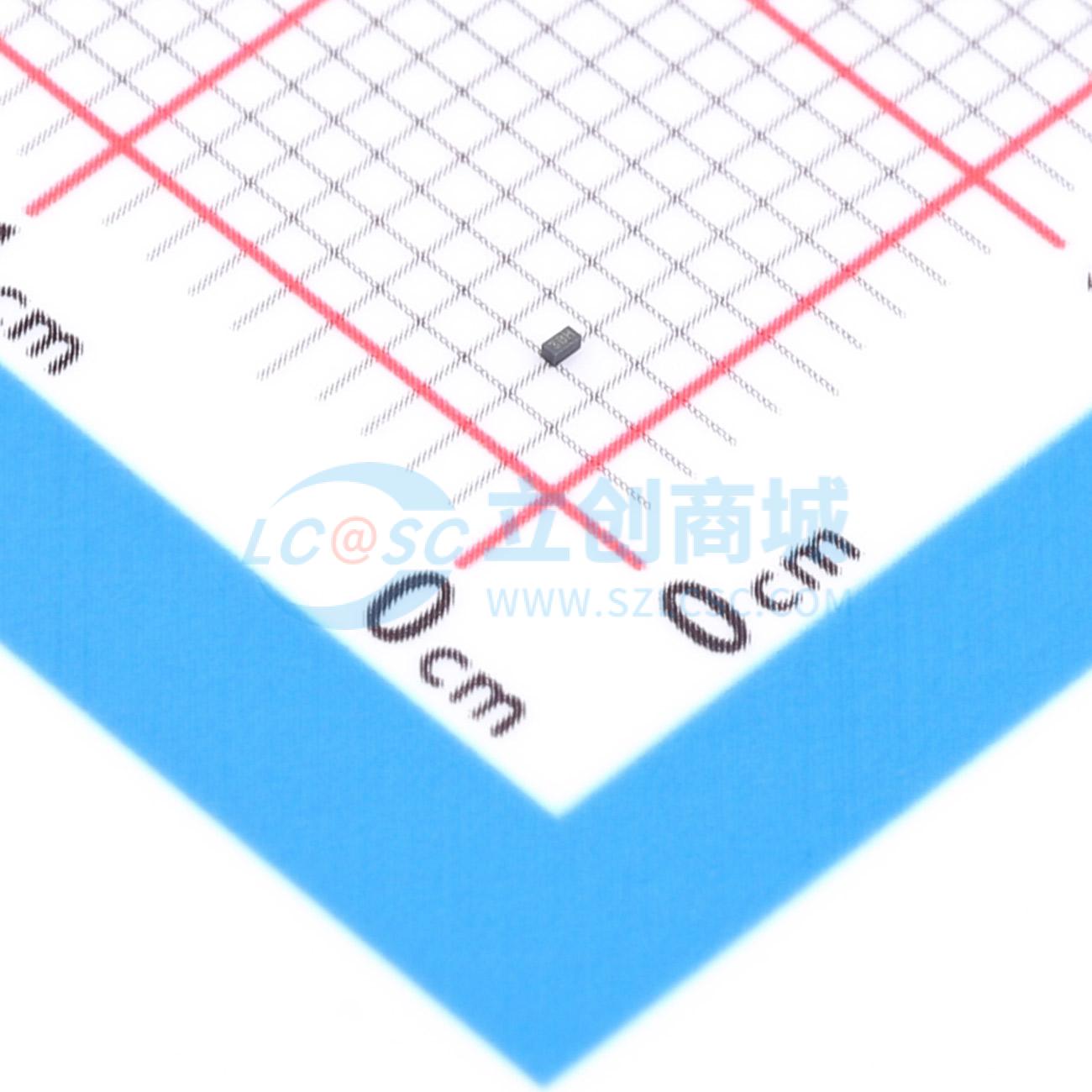

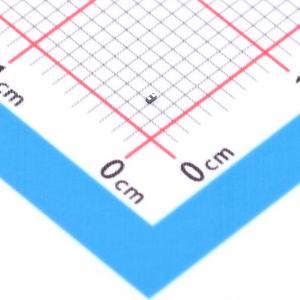

温馨提醒：图片仅供参考，商品以实物为准
ESDL2031MX4T5G(ES)
1.0/1.5/3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，14A、30kV、0.28pF；Thounderbolt3/4、USB3.0X/4.0、蓝牙信号线超高速通讯防护。
- 描述
- 1.0/1.5/3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，14A、30kV、0.28pF；Thounderbolt3/4、USB3.0X/4.0、蓝牙信号线超高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESDL2031MX4T5G(ES)
- 商品编号
- C46970844
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.007941克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V；5V | |
| 钳位电压 | 6.4V | |
| 峰值脉冲电流(Ipp) | 14A@8/20us | |
| 峰值脉冲功率(Ppp) | 110W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7.8V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.28pF |
商品概述
ESDL2031MX4T5G(ES) 是一款专为保护高速数据接口而设计的超低电容瞬态电压抑制器。该器件旨在保护连接至数据和传输线路的敏感电子元件免受静电放电导致的过应力影响。根据IEC61000-4-2标准，其可提供高达±30kV的接触放电静电放电保护；根据IEC61000-4-5标准，其可承受高达14A的峰值脉冲电流。
商品特性
- 符合IEC 61000-4-2 Level 4 静电放电保护标准
- ±30kV 接触放电
- ±30kV 空气放电
- 110W 峰值脉冲功率
- 低钳位电压
- 工作电压：3.3V / 5.0V
- 低漏电流
- 符合RoHS标准
- 保护一条双向线路
- 低结电容：典型值0.28pF
应用领域
- 高速接口
- USB 2.0 和 USB 3.2
- 手机及配件
- 便携式电子设备与笔记本电脑
- 电视与显示器
- 数码相机
