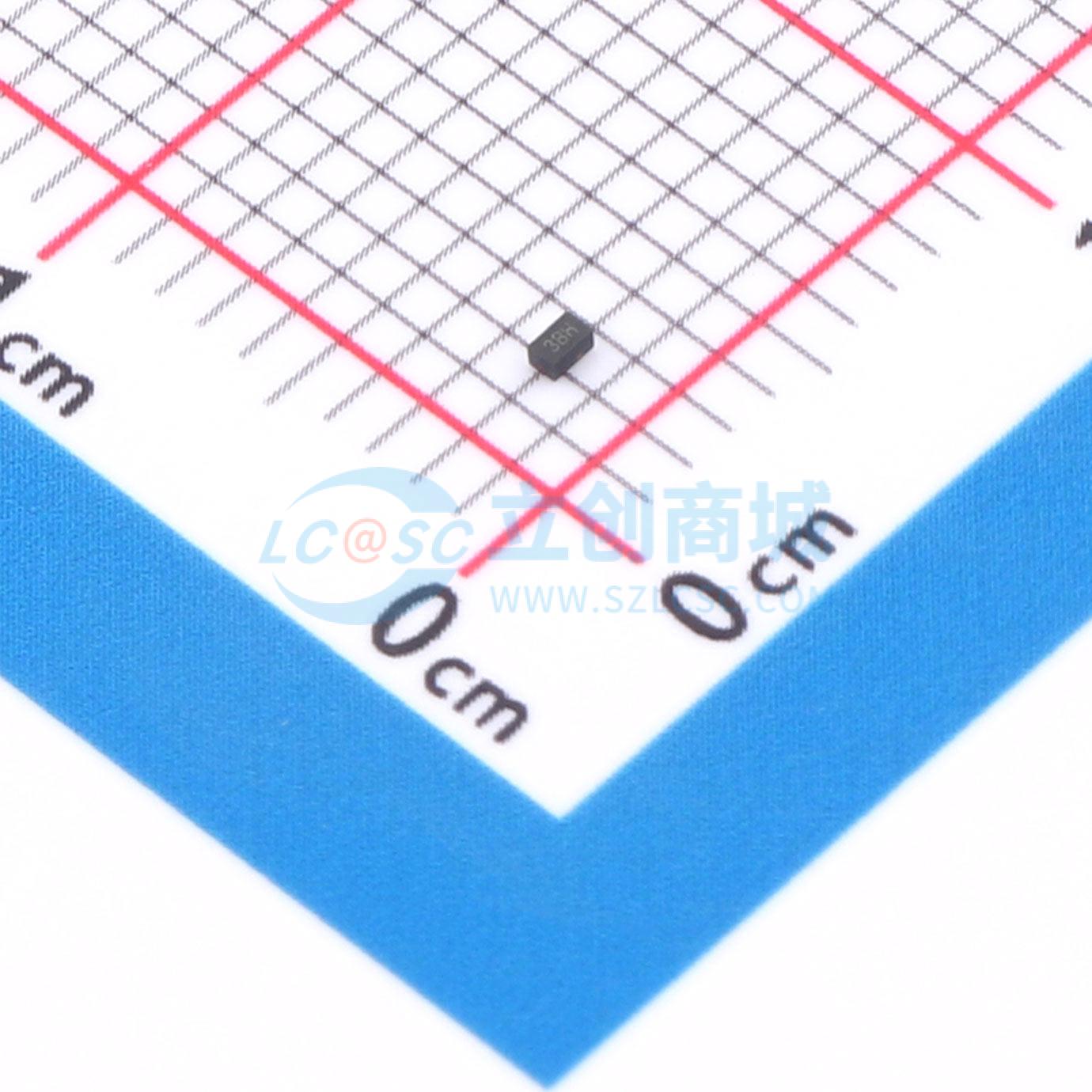

温馨提醒：图片仅供参考，商品以实物为准

PESD5V0H1BLL-Q(ES)

1.0/1.5/3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，14A、30kV、0.35pF；Thounderbolt3/4、USB3.0X/4.0、蓝牙信号线超高速通讯防护。

描述: 1.0/1.5/3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，14A、30kV、0.35pF；Thounderbolt3/4、USB3.0X/4.0、蓝牙信号线超高速通讯防护。
品牌名称: ElecSuper(静芯)
商品型号: PESD5V0H1BLL-Q(ES)
商品编号: C46970838
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.0101克(g)

商品参数

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	6.6V
	峰值脉冲电流(Ipp)	14A@8/20us
	峰值脉冲功率(Ppp)	110W@8/20us
	击穿电压(VBR)	7.8V

商品概述

PESD5V0H1BLL-Q(ES) 是一款专为保护高速数据接口而设计的超低电容瞬态电压抑制器。它旨在保护连接至数据和传输线路的敏感电子元件，防止其因静电放电而承受过应力。该器件可提供高达 ±30kV（接触放电）的 IEC61000-4-2 标准静电放电保护，并能承受高达 14A（8/20μs 波形）的 IEC61000-4-5 标准峰值脉冲电流。

商品特性

符合 IEC 61000-4-2 第 4 级静电放电保护标准
±30kV 接触放电
±30kV 空气放电
110W 峰值脉冲功率（8/20μs）
低钳位电压
工作电压：3.3V
低漏电流
符合 RoHS 标准
保护一条双向线路
低结电容：典型值 0.37pF

应用领域

高速接口
USB 2.0 和 USB 3.2
手机及配件
便携式电子设备与笔记本电脑
电视与显示器
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-50℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	-
	Cj-结电容	0.37pF
