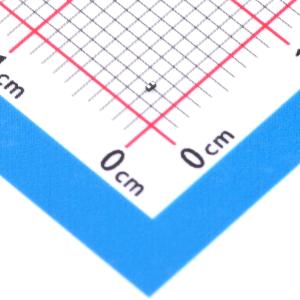

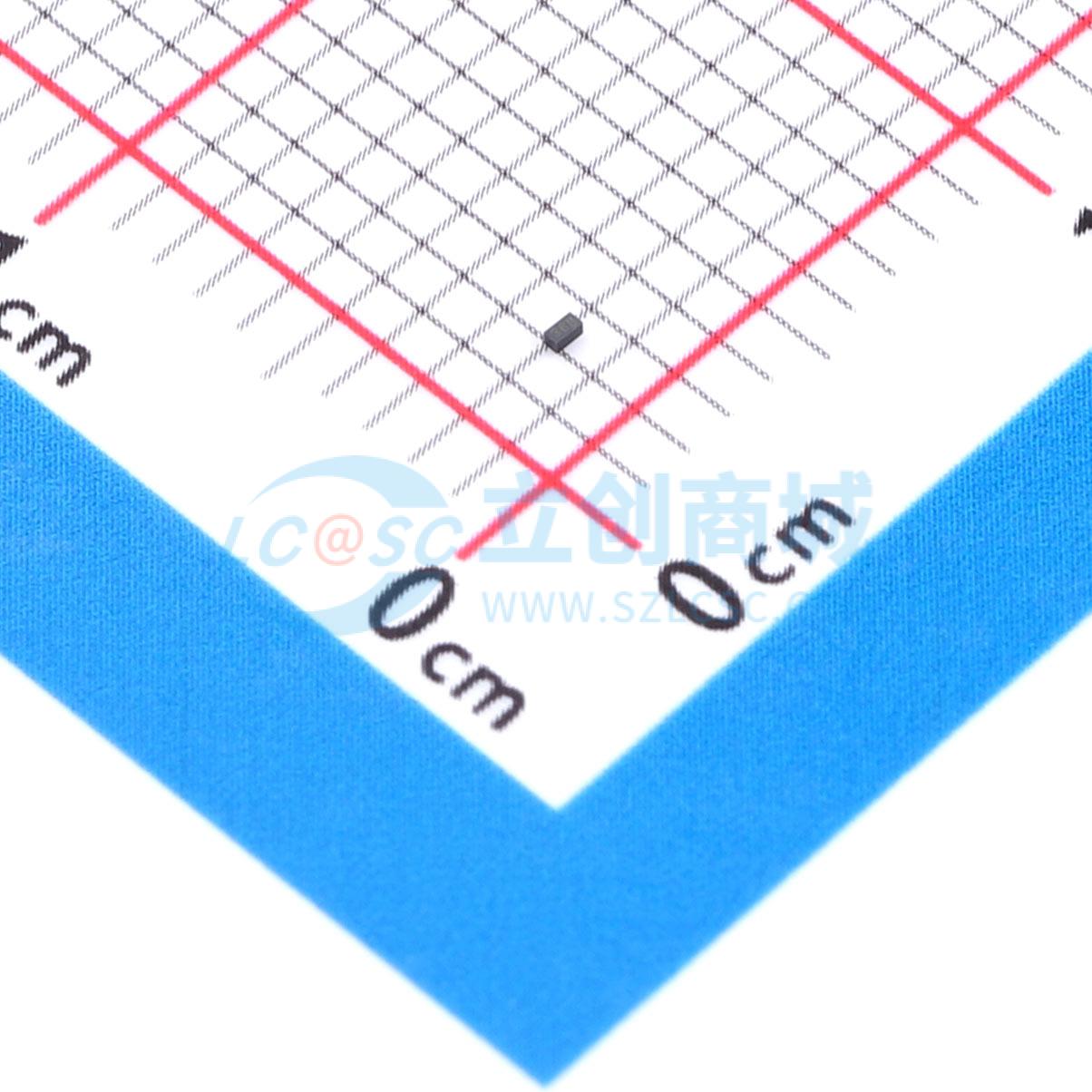

AOZ8S204BLS-30(ES)

0.12pF 36V深回扫超低电容超低钳位单路双向ESD防护器件，6A、15kV、0.12pF；Thounderbolt3/4/5、USB3.X/4.0，40G-120G通讯速率，PD3.0 TYEPE-C/VCON引脚防VUS短接防护。

描述: 0.12pF 36V深回扫超低电容超低钳位单路双向ESD防护器件，6A、15kV、0.12pF；Thounderbolt3/4/5、USB3.X/4.0，40G-120G通讯速率，PD3.0 TYEPE-C/VCON引脚防VUS短接防护。
品牌名称: ElecSuper(静芯)
商品型号: AOZ8S204BLS-30(ES)
商品编号: C46970830
商品封装: DFN0603-2L
包装方式: 编带
商品毛重: 0.0082克(g)

商品参数

商品概述

AOZ8S204BLS - 30(ES)是一款超低电容TVS（瞬态电压抑制器），专为保护高速数据接口而设计。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。根据IEC61000 - 4 - 2标准，AOZ8S204BLS - 30(ES)可提供高达±15kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它能承受高达6.0A（8/20μs）的峰值脉冲电流。

商品特性

IEC 61000 - 4 - 2 4级ESD保护
±15kV接触放电
±15kV空气放电
50W峰值脉冲功率（8/20μs）
低钳位电压
工作电压：36V
低泄漏电流
符合RoHS标准
保护一条双向线路
低结电容：典型值0.14pF

应用领域

高速接口
HDMI和USB 3.2
手机及配件
便携式电子设备和笔记本电脑
电视和显示器
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	36V
	钳位电压	5.6V
	峰值脉冲电流(Ipp)	6A@8/20us
	峰值脉冲功率(Ppp)	50W@8/20us
	击穿电压	41V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-50℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.12pF
