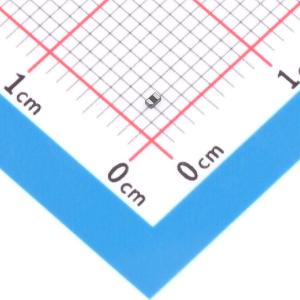

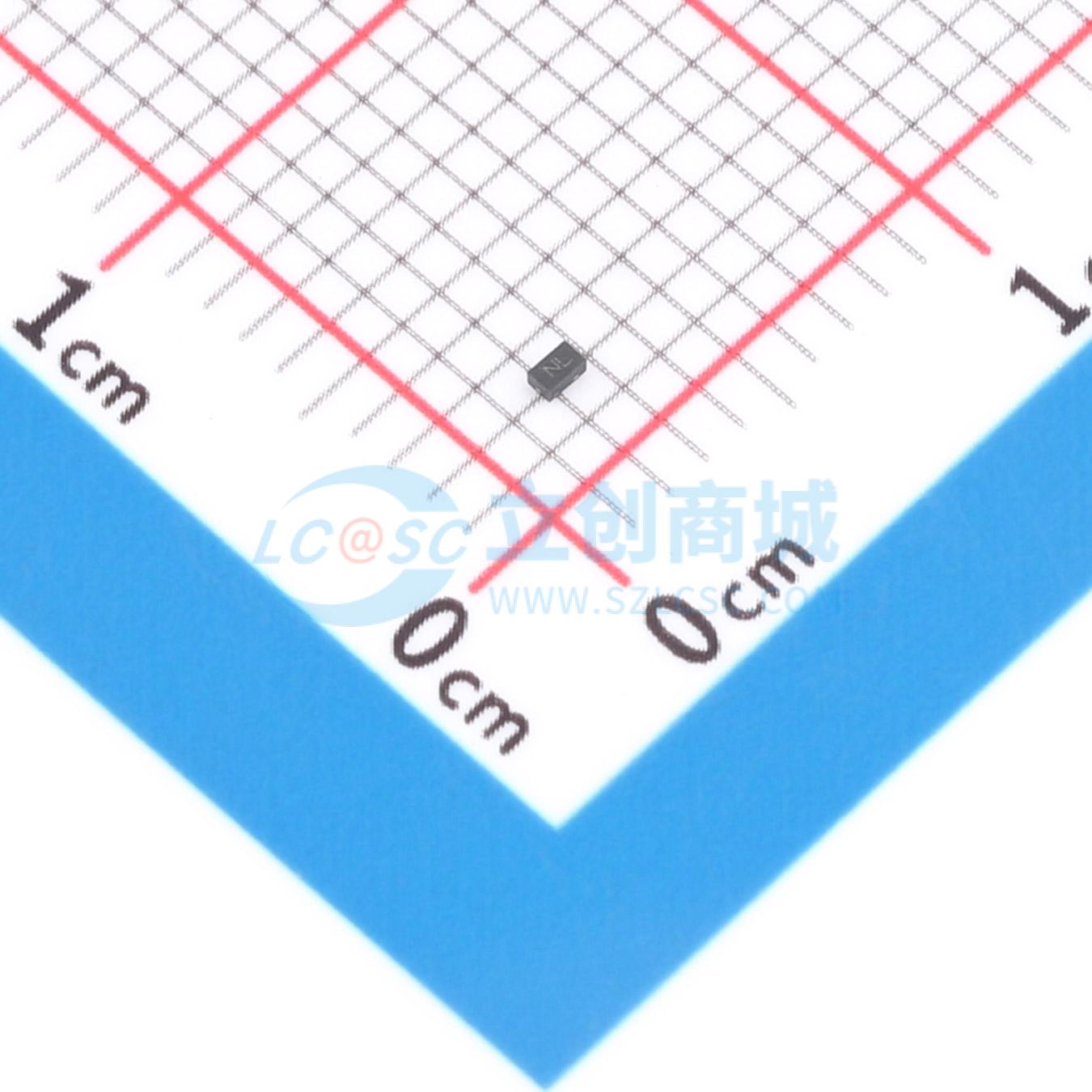

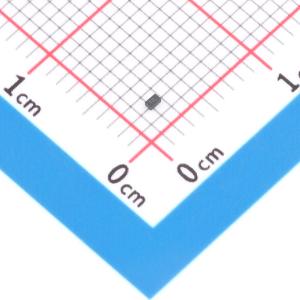

TPD1E0B04DPYR(ES)实物图
  • TPD1E0B04DPYR(ES)商品缩略图
  • TPD1E0B04DPYR(ES)商品缩略图
  • TPD1E0B04DPYR(ES)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TPD1E0B04DPYR(ES)

5.0V 单路双向ESD静电防护器件，20kV，CJ：0.18pF；HDMI/USB/NFC/RF超高速接口通讯防护。

描述
5.0V 单路双向ESD静电防护器件，20kV，CJ：0.18pF；HDMI/USB/NFC/RF超高速接口通讯防护。
品牌名称
ElecSuper(静芯)
商品型号
TPD1E0B04DPYR(ES)
商品编号
C46970791
商品封装
DFN1006-2L​
包装方式
编带
商品毛重
0.028235克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)5V
钳位电压20V
峰值脉冲电流(Ipp)3A@8/20us
峰值脉冲功率(Ppp)60W@8/20us
击穿电压(VBR)6V
属性参数值
反向电流(Ir)1uA
通道数单路
工作温度-40℃~+125℃
防护等级IEC 61000-4-2
类型ESD
Cj-结电容0.2pF

商品概述

该器件旨在保护电压敏感组件免受ESD和瞬态电压事件的影响。其优异的钳位能力、低漏电流和快速响应时间，使其成为电路板空间受限设计中理想的ESD保护方案。

商品特性

  • 符合IEC 61000-4-2标准4级ESD保护
  • ±10kV接触放电
  • ±15kV空气放电
  • 60W峰值脉冲功率（8/20μs波形）
  • 低钳位电压
  • 工作电压：5V
  • 低漏电流
  • 符合RoHS标准
  • 保护一条双向线路
  • 典型结电容：0.2 pF

应用领域

  • USB 2.0/3.0接口
  • 显示器和平板显示器
  • 10/100/1000以太网
  • 笔记本电脑
  • SIM卡端口
