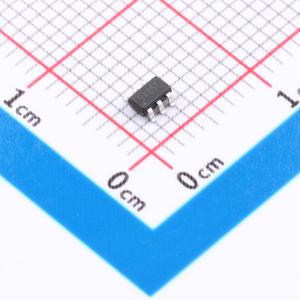

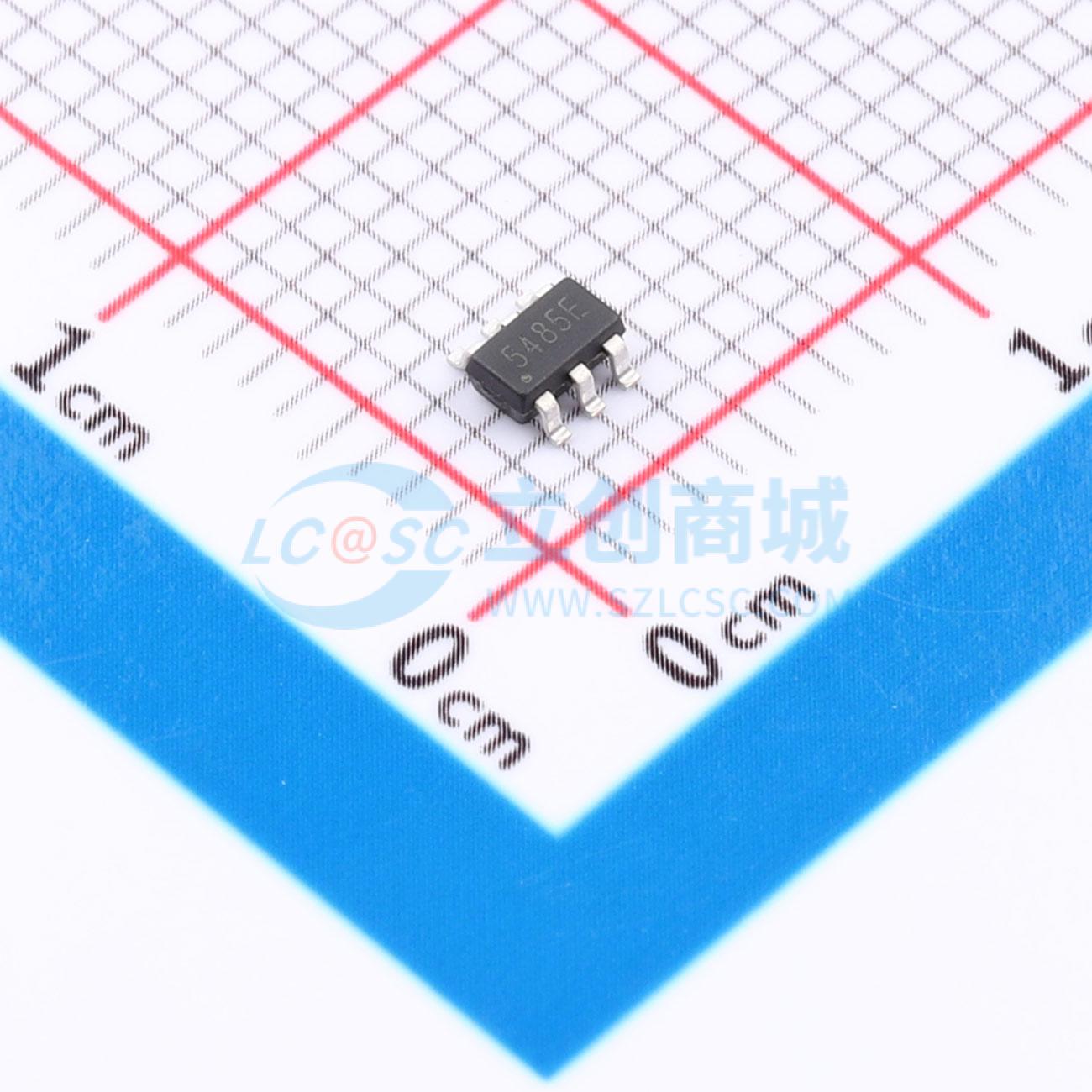

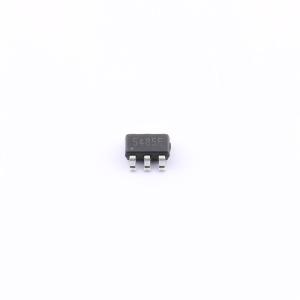

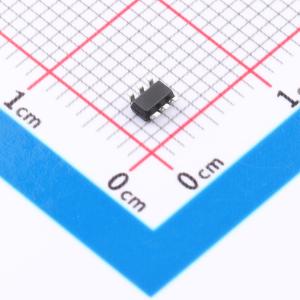

温馨提醒：图片仅供参考，商品以实物为准
ESD5485E-6/TR(ES)
兼容3.3/5.0V深回扫超低电容超低钳位集成VCC防护与4路单向信号线ESD防护器件，14A、30kV、1.5V&1mHz@0.5pF；USB2.0/USB3.X/HDMI2.0等高速通讯防护。
- 描述
- 兼容3.3/5.0V深回扫超低电容超低钳位集成VCC防护与4路单向信号线ESD防护器件，14A、30kV、1.5V&1mHz@0.5pF；USB2.0/USB3.X/HDMI2.0等高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD5485E-6/TR(ES)
- 商品编号
- C46970813
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V；6.5V | |
| 峰值脉冲功率(Ppp) | 100W@8/20us；400W@8/20us | |
| 击穿电压 | 7.1V；6.9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.7pF |
商品概述
ESD5485E-6/TR(ES) 旨在保护电压敏感元件免受静电放电 (ESD) 和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于 ESD 保护。
商品特性
- IEC 61000-4-2 四级 ESD 保护
- ±30kV 接触放电
- ±30kV 空气放电
- 100W 峰值脉冲功率 (8/20μs；引脚 1、3、4、6 至引脚 2)
- 400W 峰值脉冲功率 (8/20μs；引脚 5 至引脚 2)
- 工作电压：5.0V
- 低泄漏电流
- 符合 RoHS 标准
- 保护 4 条单向线路
- 超低电容：典型值 0.70pF (IO - GND)
- 低钳位电压
应用领域
- USB 2.0
- 显示器和平板显示器
- 10/100/1000 以太网
- 笔记本电脑
- SIM 卡端口
- ATM 接口
