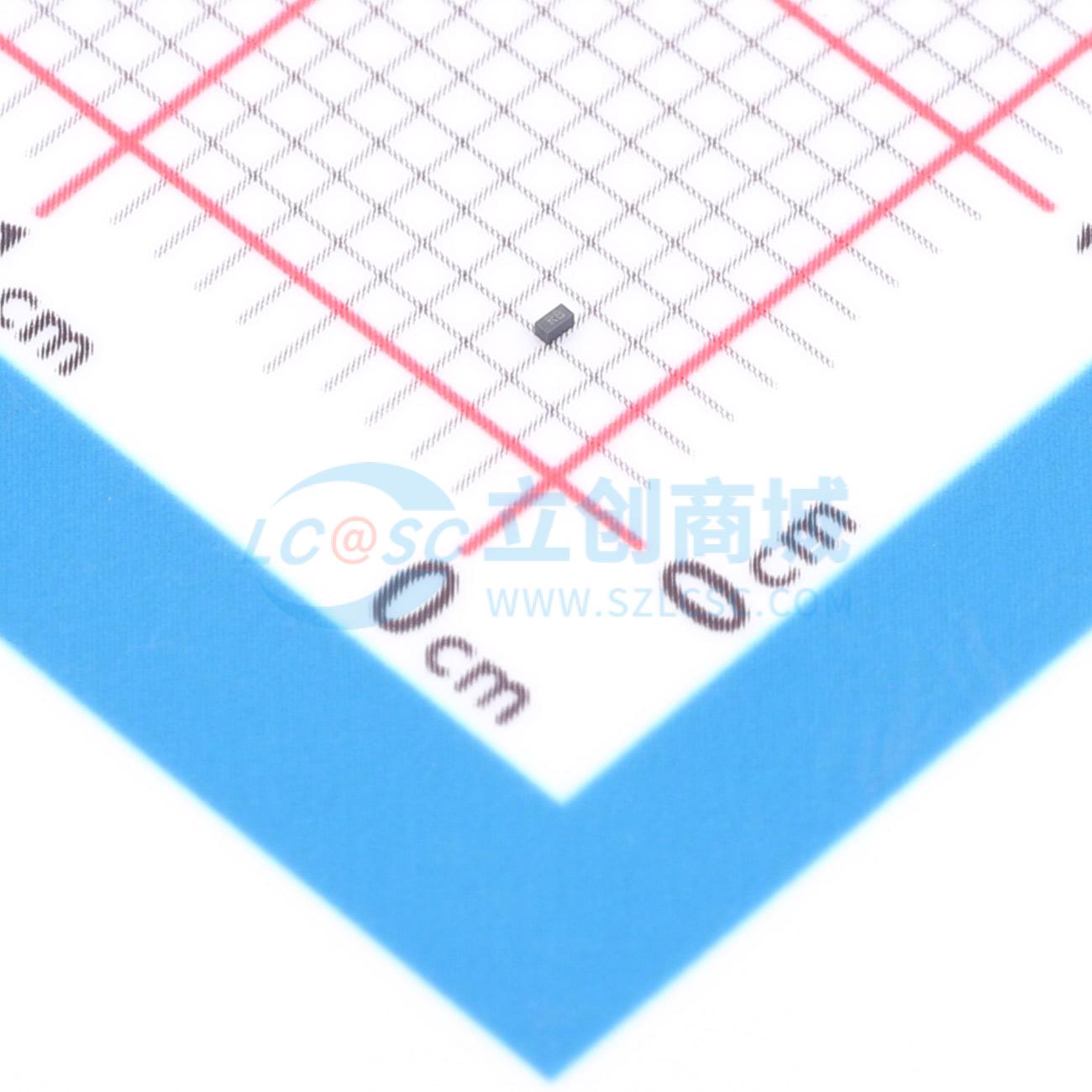

温馨提醒：图片仅供参考，商品以实物为准

RClamp1851ZA(ES)

0.12pF 18V深回扫超低电容超低钳位单路双向ESD防护器件，6A、15kV、0.12pF；Thounderbolt3/4/5、USB3.X/4.0，40G-120G通讯速率，PD3.0 TYEPE-C/VCON引脚防VUS短接防护。

描述: 0.12pF 18V深回扫超低电容超低钳位单路双向ESD防护器件，6A、15kV、0.12pF；Thounderbolt3/4/5、USB3.X/4.0，40G-120G通讯速率，PD3.0 TYEPE-C/VCON引脚防VUS短接防护。
品牌名称: ElecSuper(静芯)
商品型号: RClamp1851ZA(ES)
商品编号: C46970804
商品封装: DFN0603-2L
包装方式: 编带
商品毛重: 0.0086克(g)

商品参数

商品概述

RCLAMP1851ZA(ES) 是一款专为保护高速数据接口而设计的超低电容瞬态电压抑制器。该器件专门用于保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力损害。根据 IEC61000-4-2 标准，该器件可提供高达 ±15kV（接触放电）的静电放电保护；根据 IEC61000-4-5 标准，可承受高达 7.0A（8/20μs）的峰值脉冲电流。

商品特性

符合 IEC 61000-4-2 第 4 级静电放电保护标准
±15kV 接触放电
±15kV 空气放电
50W 峰值脉冲功率（8/20μs）
低钳位电压
工作电压：18V
低漏电流
符合 RoHS 标准
保护一条双向线路
低结电容：典型值 0.14pF

应用领域

高速接口
手机及配件
便携式电子设备与笔记本电脑
电视与显示器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	18V
	钳位电压	6V
	峰值脉冲电流(Ipp)	7A@8/20us
	峰值脉冲功率(Ppp)	50W@8/20us

	属性	参数值
	击穿电压(VBR)	23.6V
	反向电流(Ir)	100nA
	通道数	单路
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.14pF
