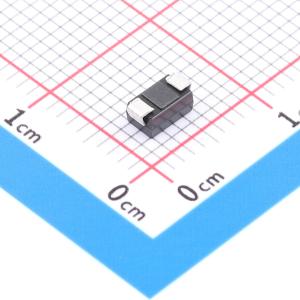

SMAJ36CA/TR13(ES)实物图
  • SMAJ36CA/TR13(ES)商品缩略图
  • SMAJ36CA/TR13(ES)商品缩略图
  • SMAJ36CA/TR13(ES)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SMAJ36CA/TR13(ES)

双向TVS 36V截止 峰值脉冲电流：6.9A@10/1000us

描述
极性:双向 最大耗散功率:400W 反向截止电压:36V 最大反向电流:1uA 击穿电压:40V(min) 最大脉冲电流:6.9A 最大嵌位电压:58.1V
品牌名称
ElecSuper(静芯)
商品型号
SMAJ36CA/TR13(ES)
商品编号
C46970800
商品封装
SMA(DO-214AC)​
包装方式
编带
商品毛重
0.099076克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)36V
钳位电压58.1V
峰值脉冲电流(Ipp)6.9A@10/1000us
峰值脉冲功率(Ppp)400W@10/1000us
属性参数值
击穿电压(VBR)44.2V
反向电流(Ir)1uA
工作温度-65℃~+150℃
防护等级IEC 61000-4-2
类型TVS

商品特性

  • 适用于表面贴装应用，以优化电路板空间
  • 低剖面封装
  • 内置应力消除结构
  • 玻璃钝化结
  • 低电感
  • 优异的钳位能力
  • 符合J-STD-020标准，达到MSL 1级
  • 符合IEC 61000-4-2 (ESD) 标准，±30KV（空气放电）±30KV（接触放电）
  • 在10/1000μs波形、占空比0.01%条件下，具备400W峰值脉冲功率能力
  • 快速响应时间
  • 在电压高于10 V时，典型反向漏电流小于1 μA
  • 塑料封装符合UL 94V-0阻燃等级
  • 支持高温焊接：端子处可承受260℃ 10秒

数据手册PDF

放大查看下载PDF
