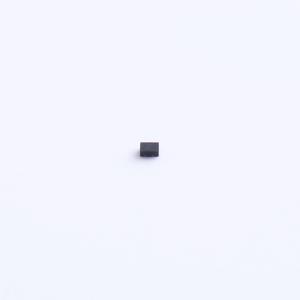

RCLAMP0521PATCT(ES)实物图
  • RCLAMP0521PATCT(ES)商品缩略图
  • RCLAMP0521PATCT(ES)商品缩略图
  • RCLAMP0521PATCT(ES)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP0521PATCT(ES)

5.0V 单路双向ESD静电防护器件，20kV，CJ：0.25pF；HDMI/USB/NFC/RF超高速接口通讯防护。

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
5.0V 单路双向ESD静电防护器件，20kV，CJ：0.25pF；HDMI/USB/NFC/RF超高速接口通讯防护。
品牌名称
ElecSuper(静芯)
商品型号
RCLAMP0521PATCT(ES)
商品编号
C46970802
商品封装
DFN1006-2L​
包装方式
编带
商品毛重
0.0094克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)5V
钳位电压25V
峰值脉冲电流(Ipp)4.5A@8/20us
峰值脉冲功率(Ppp)120W@8/20us
击穿电压(VBR)9V
属性参数值
反向电流(Ir)1uA
通道数单路
工作温度-40℃~+125℃
防护等级IEC 61000-4-2
类型ESD
Cj-结电容0.25pF

商品概述

该器件旨在保护电压敏感元件免受静电放电导致的损坏或闩锁效应。其优异的钳位能力、低泄漏电流以及快速响应时间，为暴露于静电放电的板级设计提供了业界领先的保护。凭借其小巧尺寸和双向设计，该器件非常适用于需要音频线路保护的手机、MP3播放器及其他便携式应用。

商品特性

  • 符合 IEC 61000-4-2 第 4 级静电放电保护标准
  • 接触放电：±20kV
  • 空气放电：±20kV
  • 峰值脉冲功率：120W（8/20μs）
  • 低钳位电压
  • 工作电压：5V
  • 低泄漏电流
  • 符合 RoHS 标准
  • 保护一条双向线路
  • 典型结电容：0.25pF

应用领域

  • 手机及配件
  • 便携式数字助理
  • 笔记本电脑与手持设备
  • 数码相机
  • MP3播放器
  • 外设
