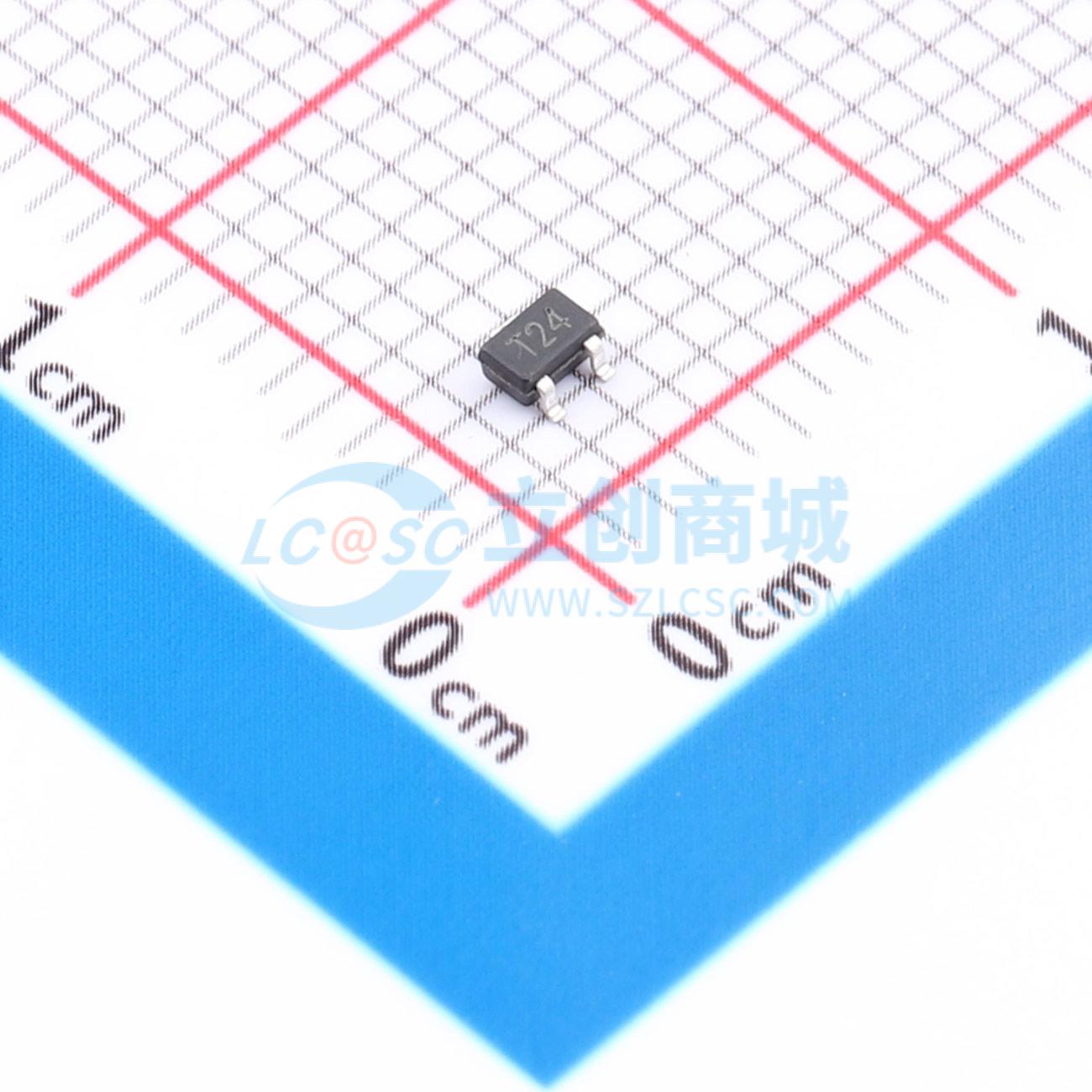

PESD2CANFD24V-UX(ES)实物图

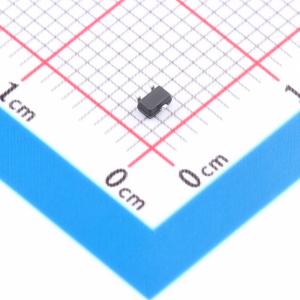

  • PESD2CANFD24V-UX(ES)商品缩略图

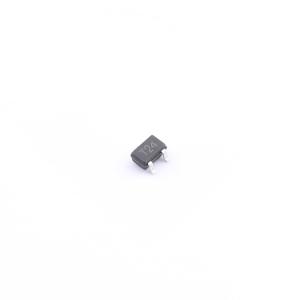

  • PESD2CANFD24V-UX(ES)商品缩略图

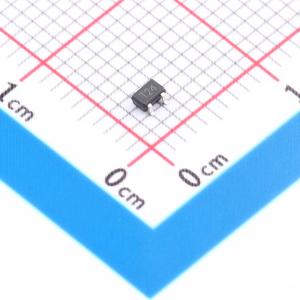

  • PESD2CANFD24V-UX(ES)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

PESD2CANFD24V-UX(ES)

24V 5A两路双向ESD静电防护器件，30kV，CJ：9pF；CAN/CANFD/12V、24V电源防护。

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
24V 5A两路双向ESD静电防护器件，30kV，CJ：9pF；CAN/CANFD/12V、24V电源防护。
品牌名称
ElecSuper(静芯)
商品型号
PESD2CANFD24V-UX(ES)
商品编号
C46970732
商品封装
SOT-323​
包装方式
编带
商品毛重
0.029667克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)24V
钳位电压46V
峰值脉冲电流(Ipp)5.5A@8/20us
峰值脉冲功率(Ppp)300W@8/20us
击穿电压(VBR)28V
属性参数值
反向电流(Ir)100nA
通道数双路
工作温度-40℃~+125℃
防护等级IEC 61000-4-2
类型TVS
Cj-结电容10pF

商品概述

PESD2CANFD24V-UX(ES) 是一款瞬态电压抑制器，旨在保护连接至数据和传输线路的组件，使其免受静电放电、电快速瞬变和雷击的影响。所有引脚均能承受采用 IEC61000-4-2 空气放电方法的 30kV ESD 脉冲。

商品特性

  • 符合 IEC 61000-4-2 4 级 ESD 防护标准
  • ±30kV 接触放电
  • ±30kV 空气放电
  • 300W 峰值脉冲功率（8/20us）
  • 低钳位电压
  • 工作电压：24V
  • 低漏电流
  • 符合 RoHS 标准
  • 保护两条双向线路

应用领域

  • 便携式电子设备
  • 控制与监控系统
  • 服务器、笔记本及台式电脑
  • CAN 总线保护
  • 汽车应用

数据手册PDF

放大查看下载PDF
