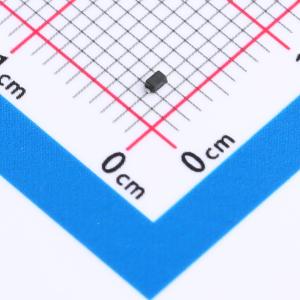

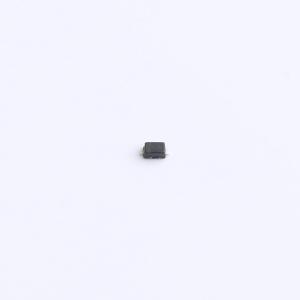

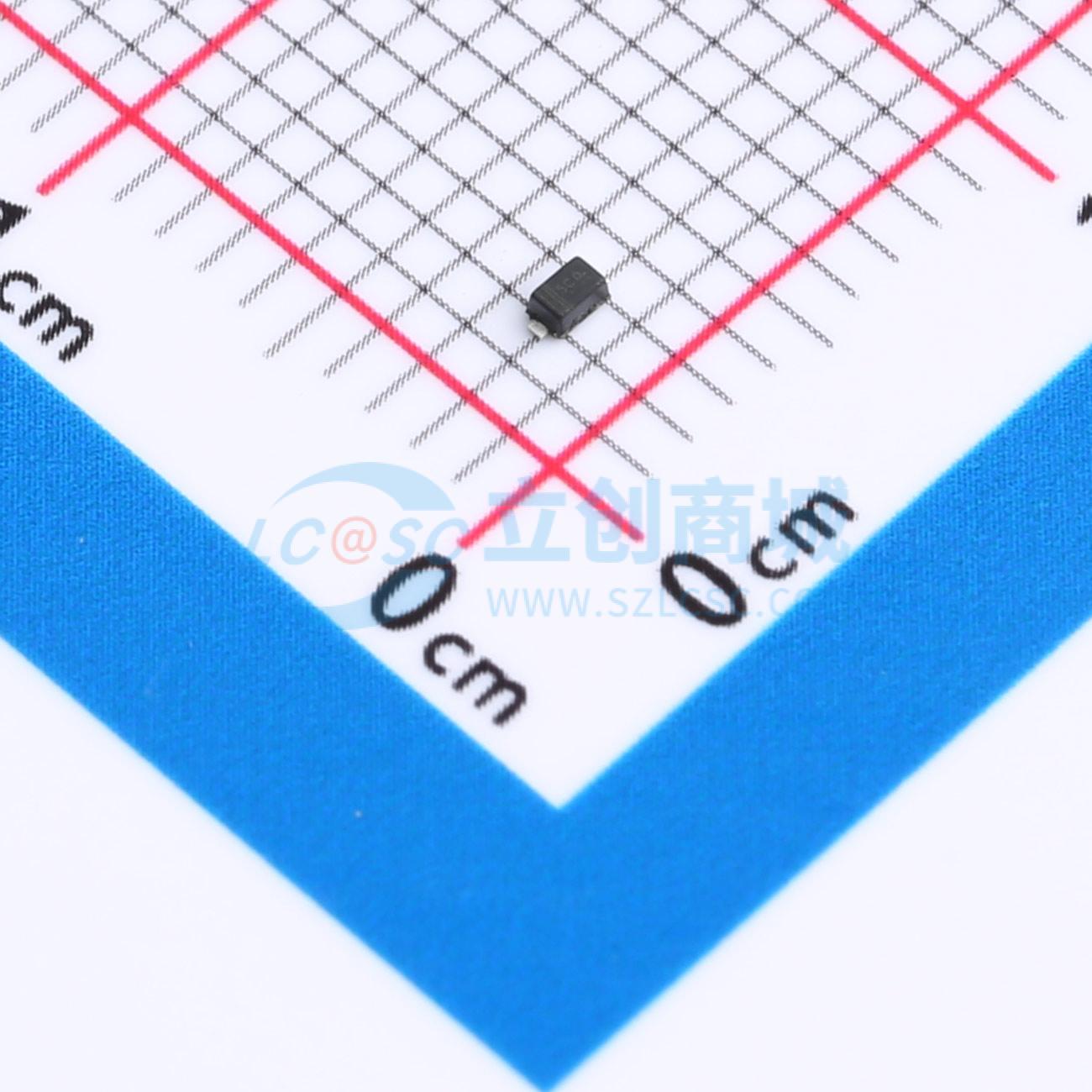

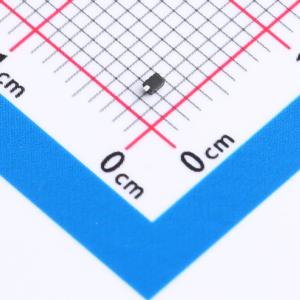

LESD5D5.0CT1G
双向ESD 5V截止 峰值浪涌电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款SOD-523封装的双向ESD静电防护二极管专为5V系统提供卓越保护，具备单通道设计，能高效抑制双向瞬态ESD冲击。器件具有9A峰值脉冲电流IPP能力，并将结电容控制在低至15pF，确保在高速数据传输中维持信号完整性。是高集成度电子设备的理想选择，为I/O接口提供出色的抗静电干扰性能。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- LESD5D5.0CT1G
- 商品编号
- C46956322
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 13pF |
商品特性
- 70W（8/20 μs）峰值脉冲功率
- 低电容ESD保护
- SOD-523封装
- 符合RoHS标准
- 哑光锡镀层（无铅）
- 保护一条高速数据线
- 符合IEC61000-4-2第4级标准：接触放电 >8kV，空气放电 >15kV
应用领域
- 通信系统
- 便携式仪器
- 音视频设备
- 计算机及外设
- USB 1.1、USB 1.0端口
