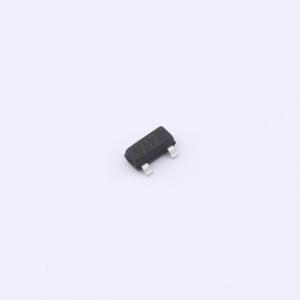

温馨提醒：图片仅供参考，商品以实物为准
SM712
单向TVS 12V 7V截止 峰值浪涌电流：12A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用GPP工艺芯片，具有低漏电、高对档率等优势 ，有较好的高温特性及稳定性。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SM712
- 商品编号
- C46956321
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.038167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 7.5V；13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA；1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 75pF；45pF |
商品概述
该瞬态电压抑制二极管专为多点数据传输标准RS-485应用中的不对称保护而设计。它可用于保护设备免受静电放电、电气快速瞬变和雷击引起的瞬态电压影响。其集成的400瓦峰值脉冲功率处理能力，可应对扩展共模应用中可能出现的更高瞬态电压水平，从而提供更高的设备可靠性，并消除了使用未额定处理此类瞬态条件的齐纳二极管时所需的“猜测工作”。集成设计有助于减少与走线电感相关的电压过冲。其低钳位电压最大限度地减少了受保护收发器所承受的应力。SOT-23封装为“紧凑”电路板的设计提供了灵活性。
商品特性
- 每脉冲8/20μs条件下，峰值脉冲功率为400瓦
- 针对不对称数据线提供瞬态保护，符合IEC61000-4-2标准：±15kV，IEC61000-4-4标准：40A，IEC61000-4-5标准：12A
- 保护两条+12V至-7V线路
- 低电容
- 低漏电流
- 低钳位电压
- 固态硅雪崩技术
- 符合MSL 1要求
应用领域
- RS-485收发器保护
- 安防系统
- 自动取款机
- HFC系统
- 网络
