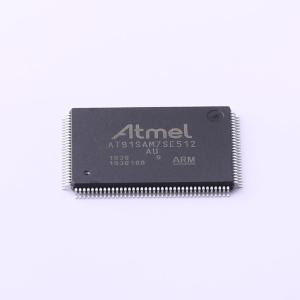

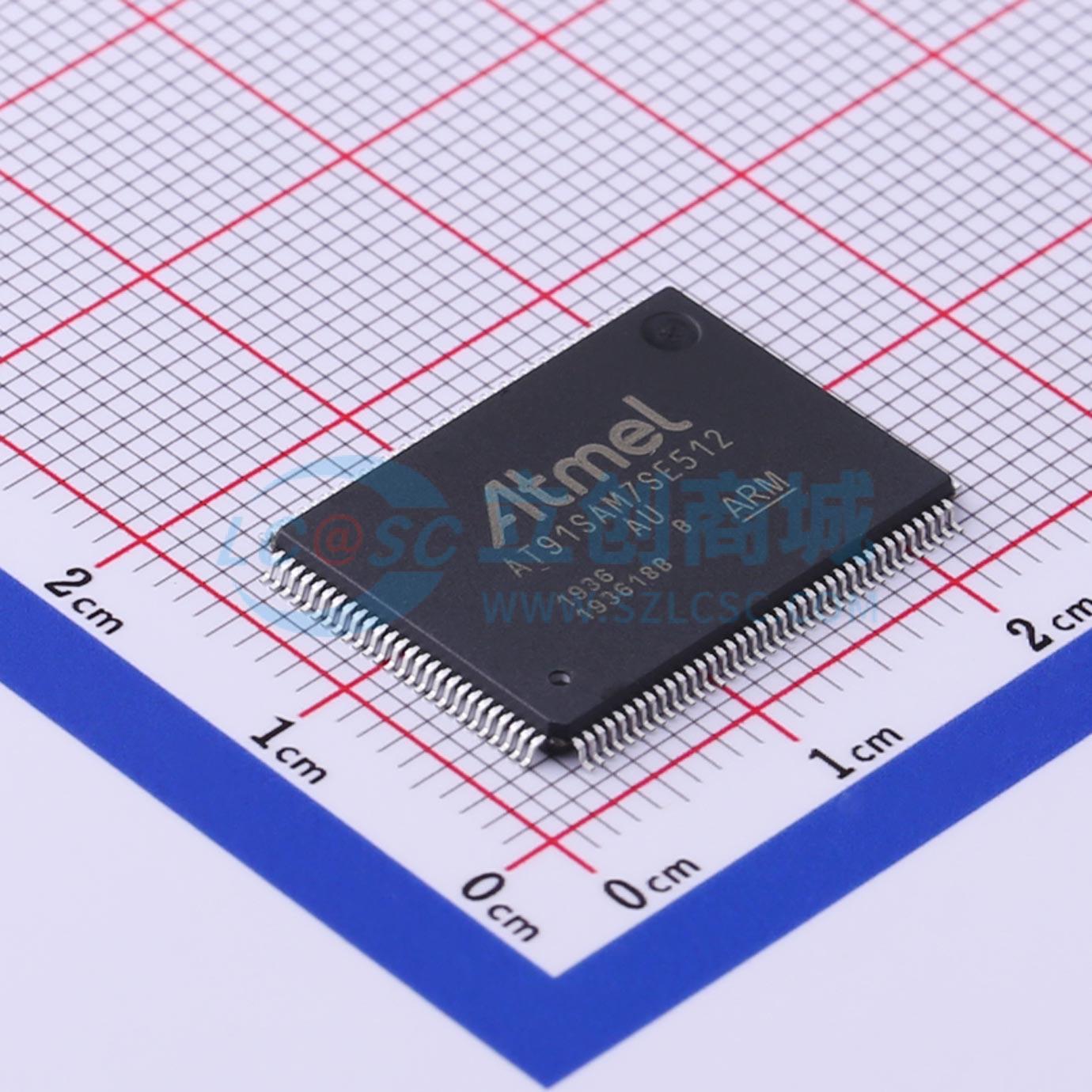

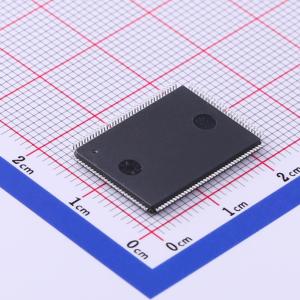

AT91SAM7SE512B-AU

SAM7SE Series是基于32位ARM7 RISC处理器和高速闪存的智能ARM微控制器家族的成员。

• SAM7SE512具有512 Kbyte高速闪存和32 Kbyte SRAM。
• SAM7SE256具有256 Kbyte高速闪存和32 Kbyte SRAM。
• SAM7SE32具有32 Kbyte高速闪存和8 Kbyte SRAM。 它还嵌入了大量外设，包括USB 2.0设备、外部总线接口（EBI）和一套完整的系统功能，可减少外部组件的数量。 EBI包含同步DRAM（SDRAM）和静态存储器的控制器，并具有便于NAND闪存、SmartMedia和CompactFlash接口的特定电路。 该设备是8/16位微控制器用户寻求更高性能、扩展功能的理想升级选择。

• 集成了ARM7TDMI ARM Thumb处理器

  • 高性能32位RISC架构
  • 高密度16位指令集
  • 每瓦MIPS领先
  • 内置EmbeddedICE在线仿真，支持调试通信通道

• 内部高速闪存

  • 512 Kbytes (SAM7SE512)，分为两个连续的256字节双平面存储区
  • 256 Kbytes (SAM7SE256)，分为一个256字节单平面存储区
  • 32 Kbytes (SAM7SE32)，分为一个128字节单平面存储区
  • 最差条件下高达30 MHz的单周期访问
  • 预取缓冲区优化Thumb指令执行速度
  • 页面编程时间：6 ms，包括页面自动擦除，完全擦除时间：15 ms
  • 10,000次擦写循环，10年数据保持能力，扇区锁定功能，闪存安全位
  • 快速闪存编程接口，适用于大批量生产

• 32 Kbytes (SAM7SE512/256) 或 8 Kbytes (SAM7SE32) 的内部高速SRAM，单周期访问最大速度

• 一个外部总线接口（EBI）

  • 支持SDRAM、静态存储器，无需胶合逻辑即可连接CompactFlash和ECC启用的NAND Flash

• 存储控制器（MC）

  • 嵌入式闪存控制器
  • 存储保护单元
  • 中断状态和未对齐检测

• 复位控制器（RSTC）

  • 基于上电复位单元和低功耗工厂校准的掉电检测器
  • 提供外部复位信号整形和复位源状态

• 时钟生成器（CKGR）

  • 低功耗RC振荡器，3至20 MHz片上振荡器和一个PLL

• 电源管理控制器（PMC）

  • 电源优化功能，包括慢时钟模式（低至500 Hz）和空闲模式
  • 三个可编程外部时钟信号

• 高级中断控制器（AIC）

  • 单独可屏蔽，八级优先级，向量中断源
  • 两个外部中断源和一个快速中断源，防误中断

• 调试单元（DBGU）

  • 两线UART和支持调试通信通道中断，可编程ICE访问预防
  • 通用两线UART串行通信模式

• 定时间隔计时器（PIT）

  • 20位可编程计数器加上12位间隔计数器

• 窗口看门狗（wDT）

  • 12位密钥保护可编程计数器

• 实时时钟（RTT）

  • 32位自由运行计数器带报警
  • 运行在内部RC振荡器

• 三个并行输入/输出控制器（PIO）

  • 88个可编程I/O线，最多与两个外设I/O复用
  • 每个I/O线的输入变化中断能力
  • 单独可编程开漏、上拉电阻和同步输出
  • 所有输入上的施密特触发器

• 十一个外设DMA控制器（PDC）通道

• 一个USB 2.0全速（12 Mbits每秒）设备端口

  • 片上收发器，八个端点，2688字节可配置集成FIFO

• 一个同步串行控制器（SSC）

  • 每个接收器和发送器的独立时钟和帧同步信号
  • I2S模拟接口支持，时分多路复用支持
  • 高速连续数据流能力，32位数据传输

• 两个通用同步/异步收发器（USART）

  • 单独波特率生成器，红外调制/解调
  • 支持ISO7816 T0/T1智能卡，硬件握手，RS485支持
  • USART1的全调制解调器线路支持

• 一个主/从串行外设接口（SPI）

  • 8到16位可编程数据长度，四个外部外设芯片选择

• 一个三通道16位定时器/计数器（TC）

  • 三个外部时钟输入，每个通道两个多功能I/O引脚
  • 双PwM生成，捕获/波形模式，上下计数能力

• 一个四通道16位PwM控制器（PwMC）

• 一个两线接口（TwI）

  • 主模式、多主模式和从模式支持，所有Atmel EEPROM支持
  • 从模式下支持通用呼叫

• 一个8通道10位模数转换器，四个通道与数字I/O复用

• SAM-BA

  • 默认引导程序
  • 与SAM-BA图形用户界面接口

• IEEE 1149.1 JTAG边界扫描在所有数字引脚上

• 四个高电流驱动I/O线，每条线最高16 mA

• 电源

  • 嵌入式1.8V稳压器，为核心和外部组件提供高达100 mA电流
  • 1.8V或3.3V VDDIO I/O线电源，独立3.3V VDDFLASH闪存电源
  • 1.8V VDDCORE核心电源带掉电检测

• 完全静态操作

  • 在1.8V和85℃最差条件下最高55 MHz
  • 在1.65V和85℃最差条件下最高48 MHz

• 提供128引脚LQFP绿色封装或144球LFBGA RoHS兼容封装
