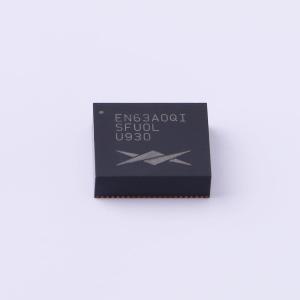

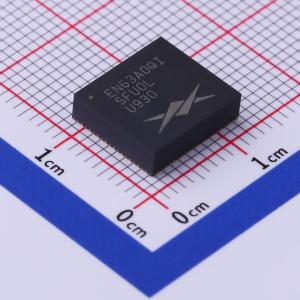

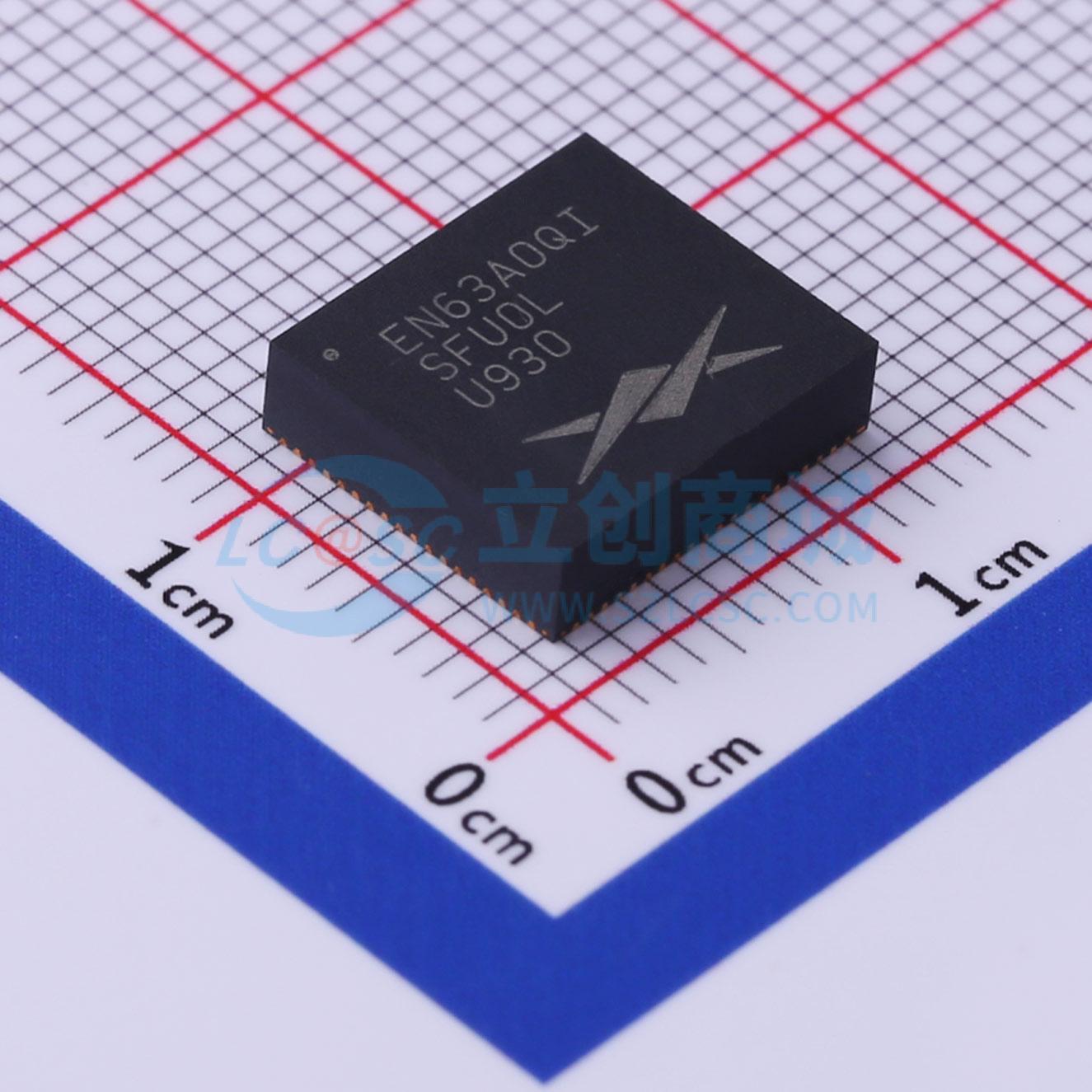

温馨提醒：图片仅供参考，商品以实物为准
EN63A0QI
停产 集成电感的降压式直流-直流开关转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 它将电感器、MOSFET 开关、小信号电路和补偿集成在一个先进的 10mm x 11mm x 3mm、76 引脚的 QFN 封装中。它在整个温度范围内和高达 12A 的满载范围内提供高效率、出色的线路和负载调节能力。该产品专为满足当前和未来高性能、低功耗处理器、DSP、FPGA、内存板和分布式电源架构中的系统级应用的精确电压和快速瞬态要求而设计。该器件的先进电路技术、超高开关频率和专有的集成电感技术可实现高质量、超紧凑的非隔离式 DC-DC 转换
- 品牌名称
- Intel/Altera
- 商品型号
- EN63A0QI
- 商品编号
- C481870
- 商品封装
- QFN-76-EP(10x11)
- 包装方式
- 编带
- 商品毛重
- 1.189克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 2.5V~6.6V | |
| 输出电压精度 | ±1.5% | |
| 输出电压(Vout) | 600mV~5.4V | |
| 输出电流(最大值) | 12A | |
| 转换效率 | 96% |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 1.2MHz | |
| 纹波噪声 | 5mVp-p | |
| 特性 | 欠压保护；短路保护；过流保护；过热保护 | |
| 长度 | 10mm | |
| 宽度 | 11mm | |
| 高度 | 3mm | |
| 工作温度 | -40℃~+85℃ |
商品概述
EN63A0QI是一款片上电源系统（PowerSoC）DC-DC转换器。它采用先进的10mm x 11mm x 3mm 76引脚QFN封装，集成了电感器、MOSFET开关、小信号电路和补偿电路。在整个温度范围内以及高达12A的满载范围内，它都能提供高效率、出色的线性和负载调节能力。 EN63A0QI专为满足当前和未来高性能、低功耗处理器、DSP、FPGA、内存板以及分布式电源架构中系统级应用的精确电压和快速瞬态要求而设计。该器件先进的电路技术、超高开关频率和专有的集成电感技术可实现高质量、超紧凑的非隔离式DC-DC转换。 通过极大地简化电路板设计、布局和制造要求，它显著有助于系统设计和提高生产效率。此外，完整电源解决方案所需的元件数量减少，有助于实现整体系统成本节约。 所有产品均符合RoHS标准，且与无铅制造环境兼容。
商品特性
- 高效率（高达96%）
- 出色的纹波和EMI性能
- 高达12A的连续工作电流
- 输入电压范围（2.5V至6.6V）
- 频率同步（时钟或主时钟）
- 1.5%的VOUT精度（负载和温度范围内）
- 优化的整体解决方案尺寸（225mm²）
- 用于排序的精确使能阈值
- 可编程软启动
- 用于并行操作的主/从配置
- 热关断、过流、短路和欠压保护
- 符合RoHS标准，MSL 3级，260℃回流焊
应用领域
- 低功耗ASIC、多核和通信处理器、DSP、FPGA以及分布式电源架构的负载点稳压
- 刀片服务器、RAID存储和LAN/SAN适配卡、无线基站、工业自动化、测试与测量、嵌入式计算和打印机
- 拍频/噪声敏感应用
