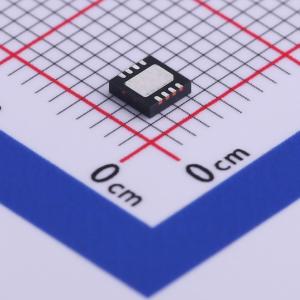

温馨提醒：图片仅供参考，商品以实物为准
ADP2370ACPZ-R7
800mA、低静态电流降压调节器
- 描述
- ADP2370ACPZ-R7是一款高效率、低静态电流、800mA降压调节器,适用于便携式和电池供电设备。该器件提供电源良好输出,以指示输出电压何时低于其标称值的92%。它采用小型8引脚、3mm×3mmLFCSP(QFN)封装,整个解决方案仅需三个小型外部元件。ADP2370ACPZ-R7具有固定输出电压选项和可调输出电压选项,输入电压范围为3.2V至15V,输出电流为800mA,静态电流小于14μA,效率超过90%。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP2370ACPZ-R7
- 商品编号
- C481882

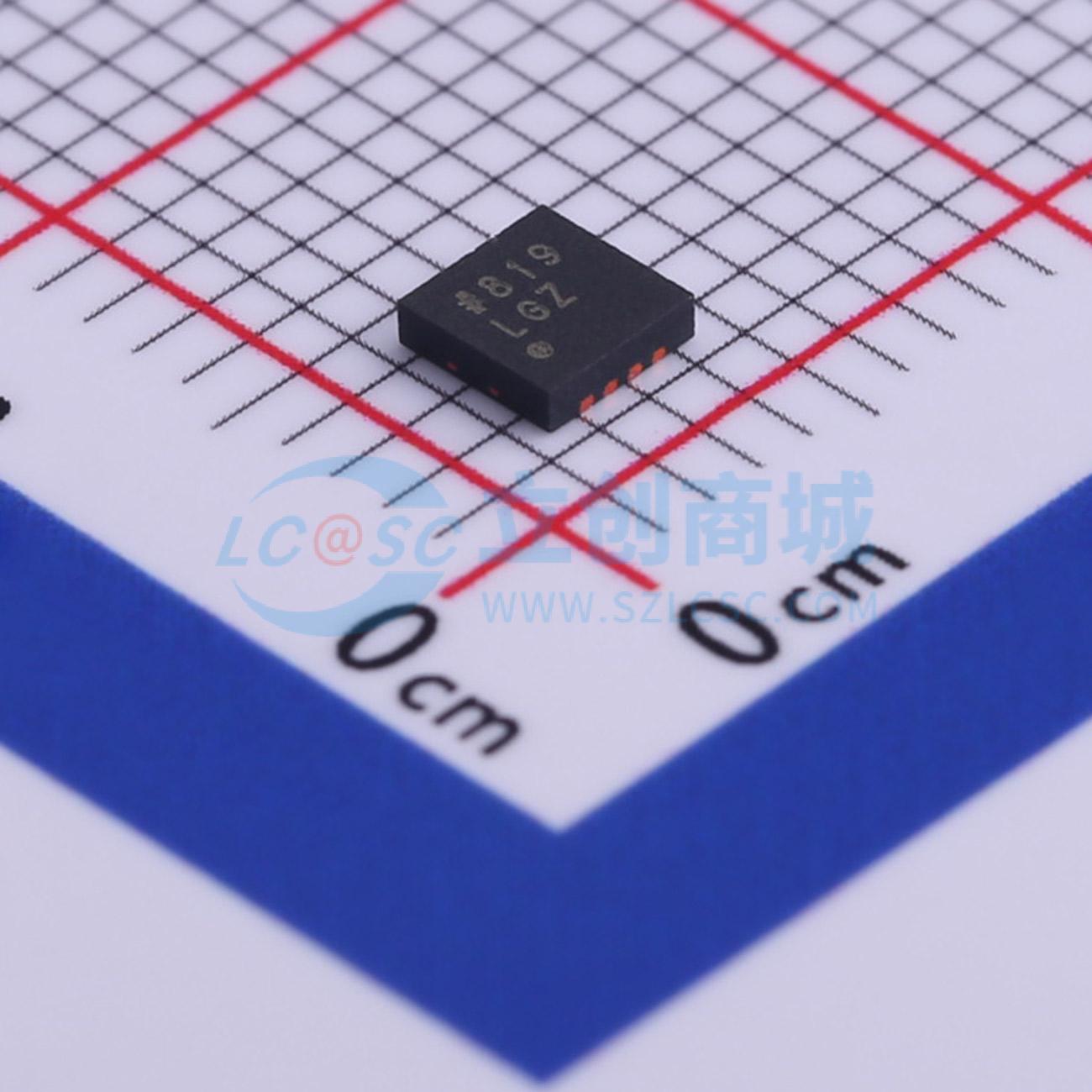

- 商品封装
- LFCSP-8-WD(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.076克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.2V~15V | |
| 输出电压 | 800mV~14V | |
| 输出电流 | 800mA | |
| 开关频率 | 600kHz~1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 13.5uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ADP2370/ADP2371均为高效率、低静态电流、800 mA降压DC-DC转换器，采用小型8引脚、3 mm×3 mm LFCSP (QFN)封装。整个解决方案仅需三个小型外部元件。 降压调节器采用专有高速电流模式、恒频PWM控制方案，具有出色的稳定性和瞬态响应。这些器件内置高效率同步整流器结构，因而无需外部整流器。 为确保便携式应用的电池使用寿命最长，ADP2370/ADP2371提供变频省电模式，在轻载条件下可降低开关频率。这些器件采用3.2 V至15 V输入电压工作，允许使用多个碱性电池/NiMH电池、锂电池或其它标准电源为其供电。 ADP2370/ADP2371提供多种选择来设置工作频率。既可以将这些器件与600 kHz至1.2 MHz频率的外部时钟同步，也可以通过FSEL引脚使其强制工作在600 kHz或1.2 MHz频率。当更多的考虑噪声而非效率时，可以强制ADP2370/ADP2371采用PWM模式(FPWM)工作。 这些器件提供电源良好输出，以指示输出电压何时低于其标称值的92%。 ADP2371与ADP2370的唯一差别在于，ADP2371有一个额外的集成开关电阻，其具有快速输出放电功能(QOD)，该功能可以在器件被禁用时自动对输出放电。 为尽量减少外部器件数量并提高效率，这两款器件均内置功率开关和同步整流器。为便于使用，ADP2370/ADP2371还包括内部软启动和内部补偿功能。 在逻辑控制的关断期间，输入与输出断开，调节器从输入源汲取的电流小于1.2 μA。其它重要特性包括：欠压闭锁，用来防止电池深度放电；以及软启动，用来防止启动时出现输入过流。短路保护和热过载保护电路可以防止器件在不利条件下受损。 ADP2370/ADP2371每个均使用一个0805电容、一个1206电容和一个4 mm×4 mm电感。整体解决方案尺寸极小，约为53 mm²，适合各种便携式应用。
商品特性
- 输入电压范围：3.2 V至15 V，输出电流：800 mA
- 省电模式(PSM)下静态电流小于14 μA
- 效率：>90%
- Force PWM引脚(SYNC)，600 kHz/1.2 MHz频率引脚(FSEL)
- 固定输出：0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、3.0 V、3.3 V、5 V和可调选项
- 占空比能力：700%
- 初始精度：±1%
- 低关断电流：<1.2 μA
- 快速输出放电(QOD)选项
- 可与外部时钟同步
- 8引脚、3 mm×3 mm LFCSP (QFN)
- ADIsimPower设计工具支持
应用领域
- 便携式和电池供电设备
- 自动抄表器(WSN)
- POS设备和交易处理设备
- 医疗仪器
- 中幅平板电脑
