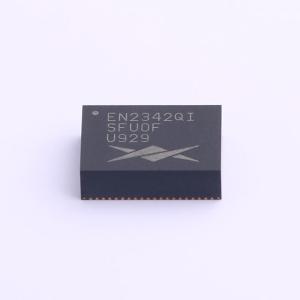

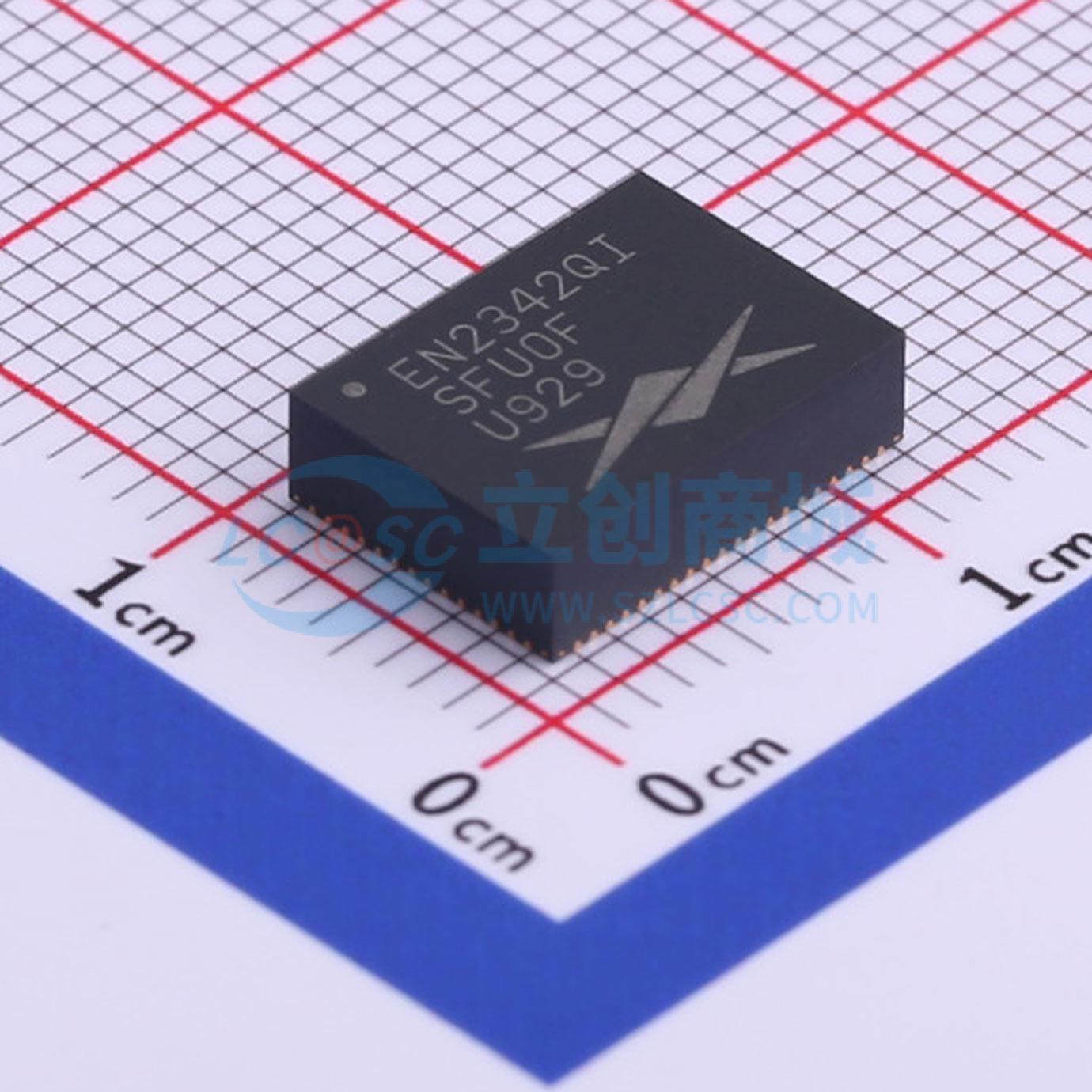

EN2342QI
集成电感和 MOSFET 的同步降压 DC-DC 转换器
- 描述
- EN2342QI 是一款集成电感、MOSFET 和控制器的同步降压 DC-DC 转换器。它支持 4.5V 至 14V 的宽输入电压范围,最大输出电流为 4A。该芯片具有高效率、低纹波、快速瞬态响应等特性,适用于 FPGA、服务器、嵌入式系统等应用。
- 品牌名称
- Intel/Altera
- 商品型号
- EN2342QI
- 商品编号
- C481871
- 商品封装

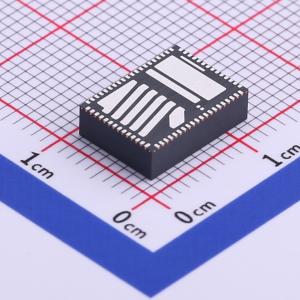

- QFN-68-EP(8x11)
- 包装方式
- 编带
- 商品毛重
- 0.864克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~14V | |
| 输出电压 | 750mV~5V | |
| 输出电流 | 4A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
EN2342QI是一款片上电源系统（PowerSoC）DC-DC转换器。它在一个先进的8x11x3mm QFN模块中集成了MOSFET开关、小信号控制电路、补偿电路和一个集成电感。它在整个温度范围内以及高达4A的满载范围内都能提供高效率、出色的线性和负载调节能力。EN2342QI可在宽输入电压范围内工作，专门设计用于满足高性能产品对精确电压和快速瞬态响应的要求。EN2342QI具备与外部时钟进行频率同步、电源正常输出电压监控、可编程软启动以及热保护和过流保护等功能。该器件先进的电路设计、超高开关频率和集成电感技术可实现高质量的非隔离式DC-DC转换。
商品特性
- 集成电感、MOSFET和控制器
- 宽输入电压范围：4.5V – 14V
- 在85℃无气流条件下保证4A输出电流
- 频率同步（外部时钟）
- 1.5%的输出电压精度（负载和温度范围内）
- 高效率（高达95%）
- 输出使能引脚和电源正常信号
- 可编程软启动时间
- 预偏置保护引脚，与EN2340QI兼容
- 欠压锁定保护（UVLO）
- 热软关断保护
- 过流和短路保护
- 符合RoHS标准，湿度敏感度等级3级，可承受260℃回流焊
应用领域
- FPGA应用、内核、IO、收发器
- 空间受限的应用
- 对输出电压纹波敏感的应用
- 对拍频敏感的应用
- 服务器、嵌入式计算系统、LAN/SAN适配卡、RAID存储系统、工业自动化、测试与测量以及电信领域
