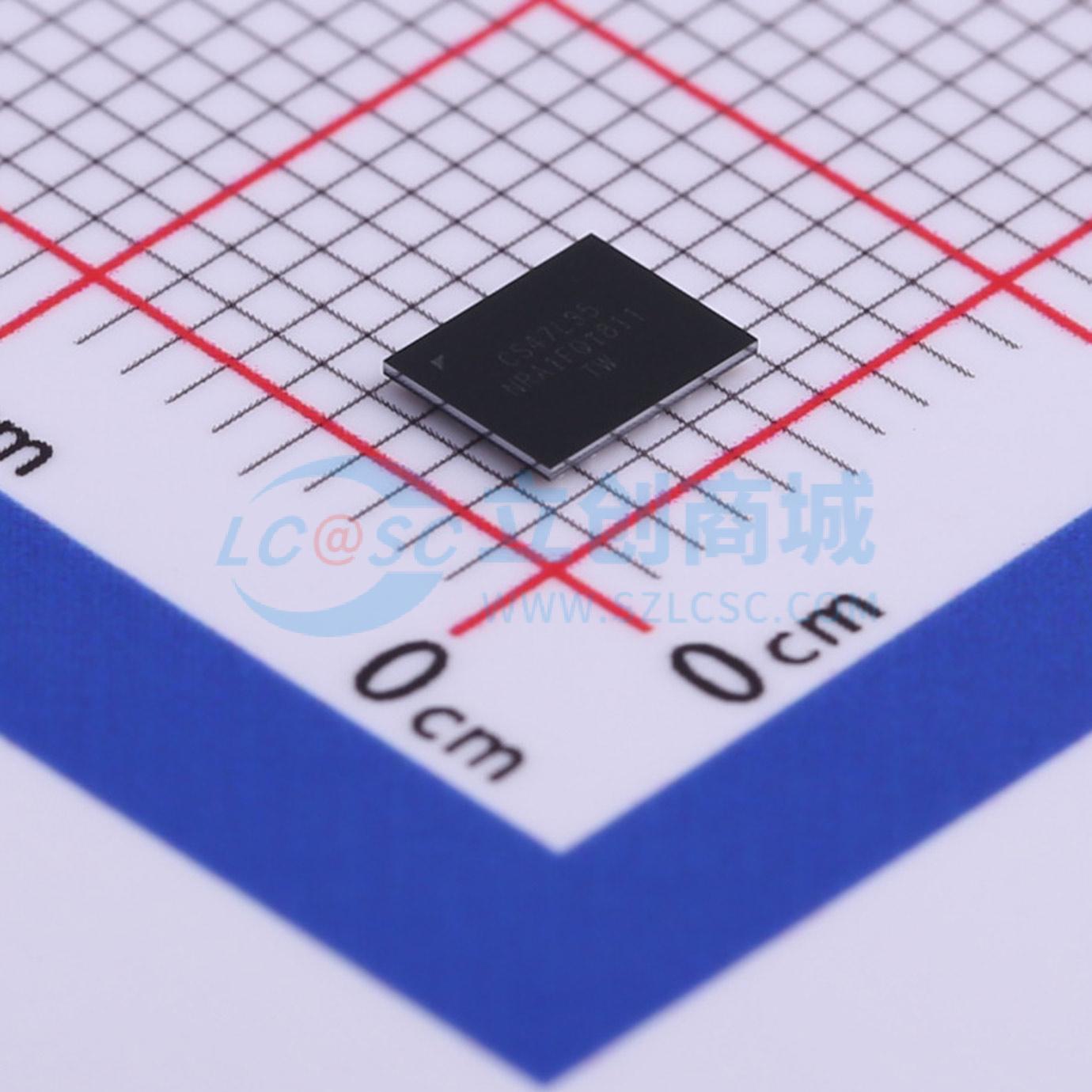

CS47L35-CWZR

CS47L35是一款高度集成的低功耗音频集线器，适用于智能手机、平板电脑和其他便携式音频设备。它将先进的DSP功能集与灵活的高性能音频集线器编解码器相结合。CS47L35将三个可编程DSP内核与各种节能型固定功能音频处理器集成在一起。还集成了灵活的GPIO和I2C主接口，支持传感器集线器连接。

DSP内核支持多种并发音频功能，包括多麦克风宽带降噪、高性能声学回声消除（AEC）、语音增强、高级媒体增强等。DSP内核由一个完全灵活的全数字混音和路由引擎支持，该引擎带有采样率转换器，适用于广泛的应用场景。对第三方DSP编程的支持为产品差异化提供了广泛的机会。

SLIMbus接口支持多声道音频路径和主机控制寄存器访问。还提供了另外三个数字音频接口，每个接口都支持广泛的标准音频采样率和串行接口格式。自动采样率检测可实现无缝的宽带/窄带语音通话切换。

立体声耳机驱动器提供接地参考输出，噪声水平低至0.8 μV RMS，可实现高保真品质的线路或耳机输出。CS47L35还具备单声道桥接负载（BTL）听筒输出、单声道2.7 W D类扬声器驱动器、两路立体声PDM输出以及一个符合IEC-60958-3标准的S/PDIF发射器。还包含一个用于控制触觉设备的信号发生器；振动执行器可直接连接到D类扬声器输出，或通过PDM输出接口上的外部驱动器连接。

CS47L35支持多达六个模拟输入和多达四个PDM数字输入。具备带中断功能的麦克风活动检测。智能附件接口支持大多数标准3.5 mm附件。提供阻抗感应和测量功能，用于外部附件和按钮检测（符合安卓耳机规范）。

CS47L35可通过SLIMbus、SPI或I2C接口进行配置。集成的FLL支持广泛的系统时钟频率。该器件由1.8 V和1.2 V电源供电。（D类扬声器驱动器通常需要单独的4.2 V电池供电）。电源、时钟和输出驱动器架构旨在最大限度地延长语音、音乐和待机模式下的电池续航时间。支持低功耗（10 μA）睡眠模式，并具备可配置的唤醒事件。

• 450 MIPS、450 MMAC多核音频信号处理器
• 可编程宽带多麦克风音频处理 — 发射路径降噪和回声消除 — 风噪、侧音和其他可编程滤波器
• 集成多声道24位高保真音频集线器编解码器 — 101 dB信噪比（SNR）麦克风输入（48 kHz） — 122 dB SNR耳机播放（48 kHz）
• 多达六个模拟或四个数字麦克风（DMIC）输入
• 立体声耳机/听筒/线路输出驱动器：在总谐波失真 + 噪声（THD+N）为0.1%时，30 mW驱动32 Ω负载
• D类扬声器和数字（脉冲密度调制，PDM）输出接口
• SLIMbus音频和控制接口
• 三个全数字音频接口 — 8至192 kHz的标准采样率 AIF1支持多声道时分复用（TDM）
• 灵活的时钟，可源自MCLKn、AIFn或SLIMbus
• 低功耗锁频环（FLL）支持低至32 kHz的参考时钟
• 多达16个通用输入/输出（GPIO）引脚的可配置功能
• 传感器集线器连接，具备事件时间戳功能
• 集成稳压器和电荷泵
• 小型WLCSP封装，0.4 mm焊球阵列

• 智能手机和多媒体手机
• 平板电脑和移动互联网设备
