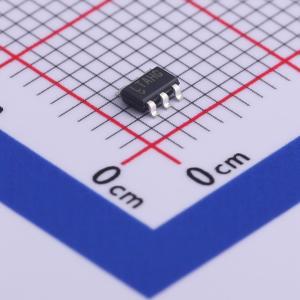

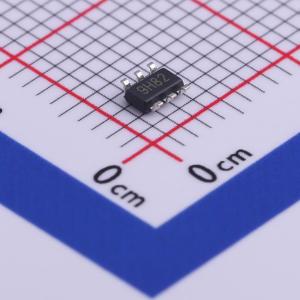

LT3461AES6#TRPBF

采用 ThinSOT 封装并具集成型肖特基整流器的 3MHz 升压型DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT3461/LT3461A 是通用型固定频率电流模式升压型 DC/DC 转换器。两款器件均集成了肖特基二极管和低 VCESAT 开关，可缩小转换器尺寸并降低元件成本。LT3461 的开关频率为 1.3MHz，而 LT3461A 的开关频率为 3MHz
品牌名称: ADI(亚德诺)
商品型号: LT3461AES6#TRPBF
商品编号: C481768
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

LT3461/LT3461A 是通用固定频率电流模式升压DC/DC转换器。两种器件都集成了肖特基二极管和低Vcesat开关，使得转换器的尺寸更小且成本更低。LT3461的开关频率为1.3MHz，而LT3461A的开关频率为3MHz。这些高开关频率允许使用小型、低成本和低高度的电容和电感。恒定的开关频率产生的输出噪声可预测且易于滤除，基于电感的拓扑结构确保输入端没有通常由电荷泵解决方案引起的开关噪声。LT3461/LT3461A中的高压开关额定电压为40V，使其成为高达38V的升压转换器的理想选择。LT3461/LT3461A采用低剖面（1mm）SOT-23封装。

商品特性

集成肖特基整流器
固定频率 1.3MHz/3MHz 操作
高输出电压：最高可达 38V
低 VCESAT 开关：250mA 时为 260mV
从 5V 输入得到 12V 在 70mA
从 3.3V 输入得到 5V 在 115mA
宽输入范围：2.5V 至 16V
使用小型表面贴装元件
低关断电流：<1µA
软启动
低剖面（1mm）SOT-23（ThinSOT 封装）

应用领域

数字摄像头
CCD 偏压电源
XDSL 电源供应器
TFT-LCD 偏压电源
局部 5V 或 12V 供电
医疗诊断设备
电池备份

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~16V
	输出电压	1.255V~38V
	输出电流	300mA
	开关频率	1.3MHz

	属性	参数值
	工作温度	0℃~+70℃@(TA)
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	可调
