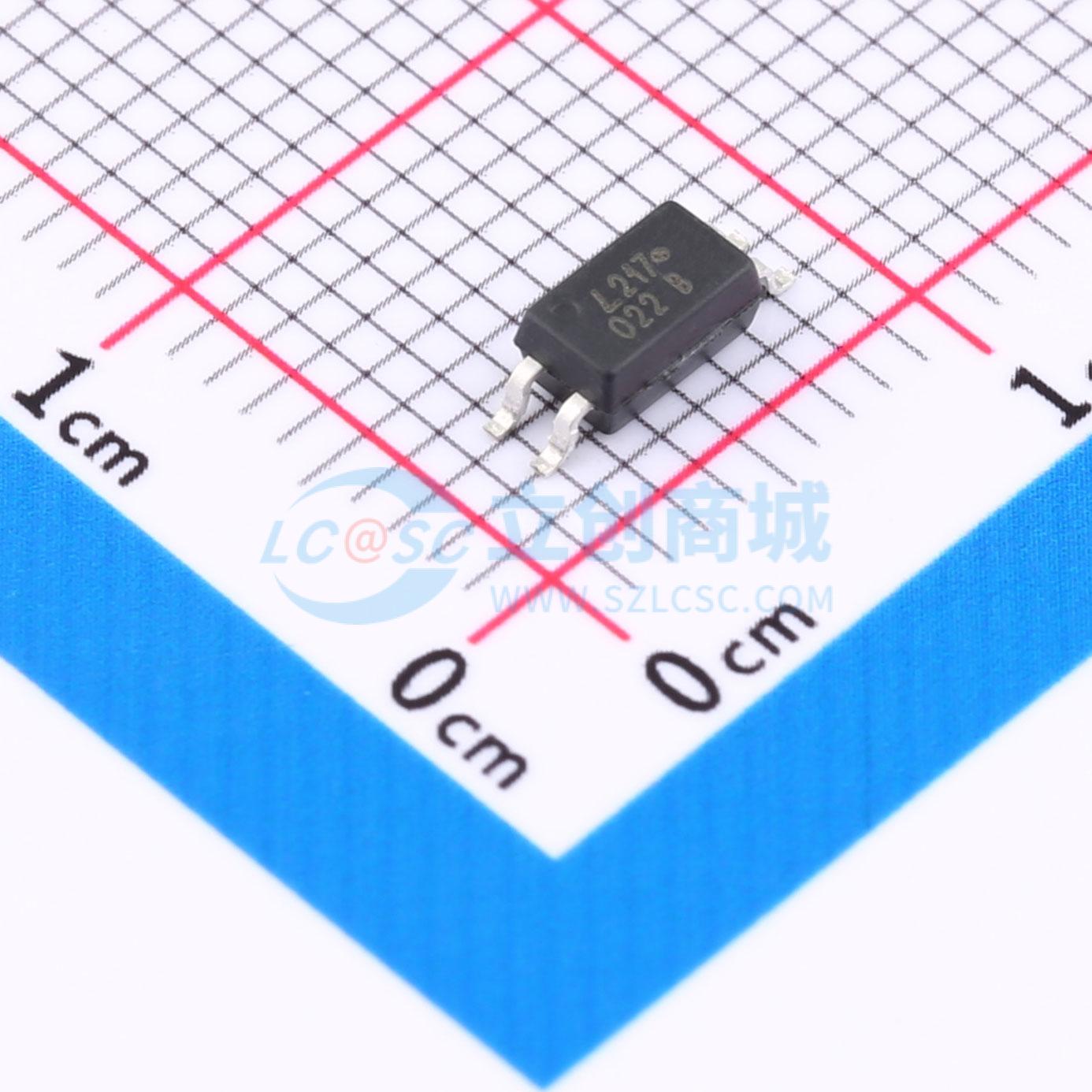

温馨提醒：图片仅供参考，商品以实物为准
LTV-217-TP1-B-G
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：电流传输比（CTR）：最小值为50%（IF = 5mA，VCE = 5V时）。 高输入-输出隔离电压（Viso = 3750Vrms）。 采用双传输模技术。 安全认证：UL1577、VDE DIN EN60747-5-5（VDE 0884-5）、CSA CA5A、FIMKO。 符合RoHS标准：器件中使用的所有材料均符合欧盟RoHS指令（No.2002/95/EC）。 ESD通过HBM 8000V/MM2000V。应用：需高密度安装的混合基板。 可编程控制器
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-217-TP1-B-G
- 商品编号
- C481866
- 商品封装
- SOIC-4-175mil
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@2.4mA,8mA | |
| 上升时间(tr) | 600ns | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品特性
- 电流传输比 (CTR)：在 lF = 5mA、VCE = 5V 时，最小值为 50%
- 高输入-输出隔离电压（Viso = 3,750Vrms）
- 采用双传输模塑技术
- 安全认证：UL 1577、VDE DIN EN60747-5-5 (VDE 0884-5)、CSA CA5A、FIMKO
- 符合 RoHS 标准：器件使用的所有材料均符合欧盟 RoHS 指令（No.2002/95/EC）
- ESD 通过 HBM 8000V/MM 2000V
- 湿度敏感度等级 1 级
- 无卤
应用领域
- 需要高密度安装的混合基板
- 可编程控制器
- 系统设备、测量仪器
