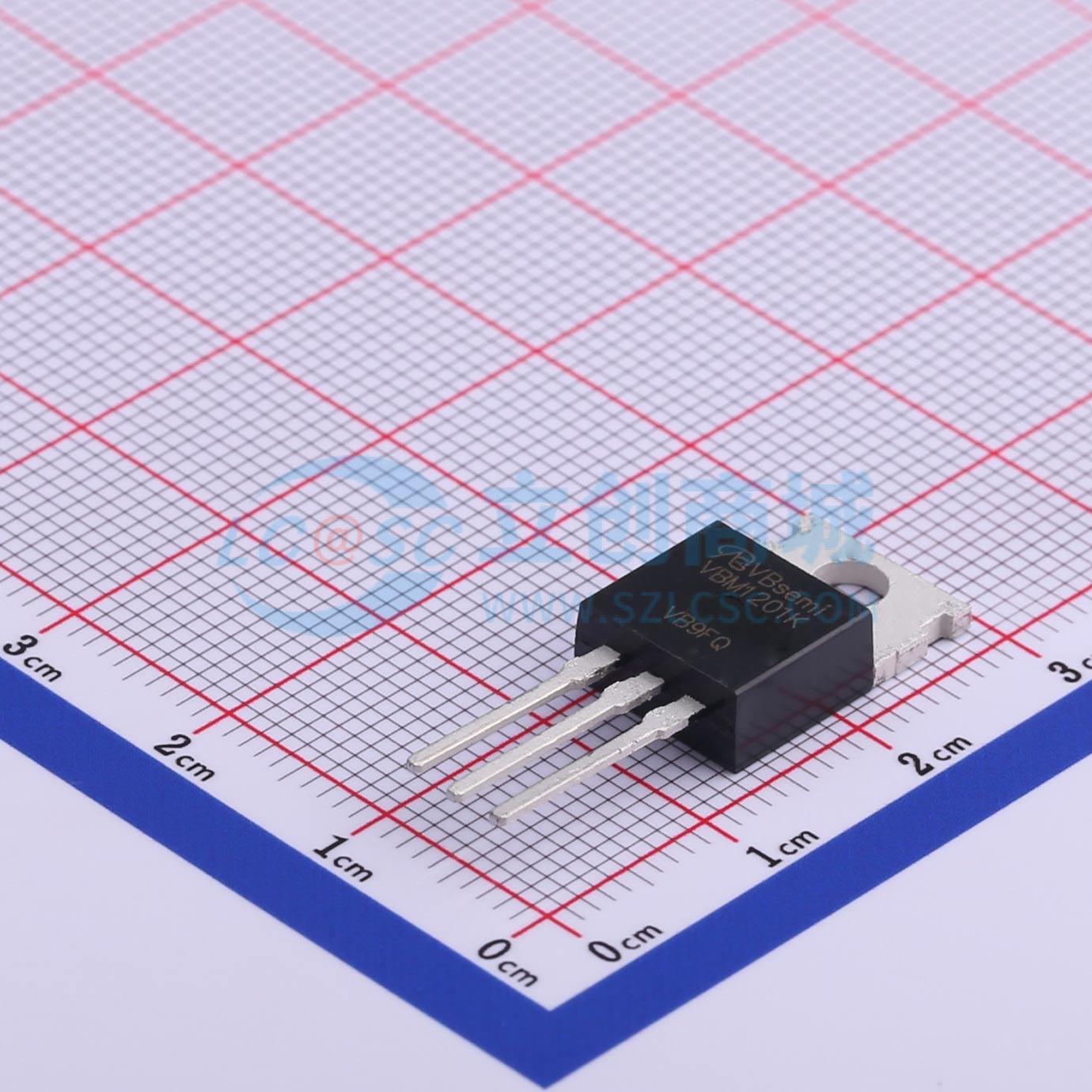

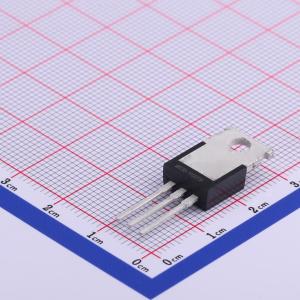

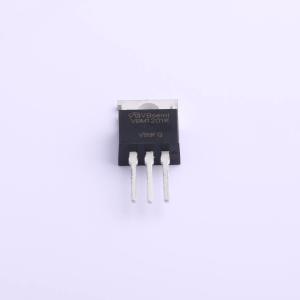

温馨提醒：图片仅供参考，商品以实物为准
VBM1201K
1个N沟道 耐压:200V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N沟道MOSFET，采用Trench技术，适用于电源管理模块、马达驱动模块和照明控制模块等中低功率电力和电子应用。TO220；N—Channel沟道,200V；5A；RDS(ON)=910mΩ@VGS=10V,VGS=20V；Vth=2~4V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- VBM1201K
- 商品编号
- C481002
- 商品封装
- ITO-220AB-3
- 包装方式
- 管装
- 商品毛重
- 2.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 910mΩ@10V,2.9A | |
| 耗散功率(Pd) | 42W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13nC@10V | |
| 输入电容(Ciss) | 185pF | |
| 反向传输电容(Crss) | 30pF@25V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 100pF |
商品特性
- 沟槽功率MOSFET
- 结温175 °C
- 脉宽调制（PWM）优化
- 100%进行栅极电阻（Rg）测试
- 符合RoHS指令2002/95/EC
应用领域
- 初级侧开关
