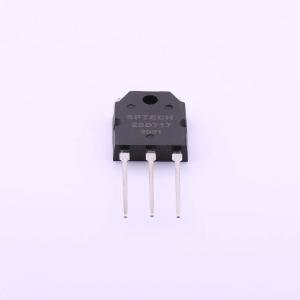

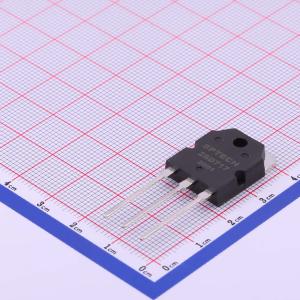

2SD717
NPN 电流:10A 电压:50V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高功率开关的应用·DC-DC转换器和DC-交流逆变器的应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2SD717
- 商品编号
- C480218
- 商品封装
- TO-3PI
- 包装方式
- 管装
- 商品毛重
- 6.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 10A | |
| 集射极击穿电压(Vceo) | 50V | |
| 耗散功率(Pd) | 80W | |
| 直流电流增益(hFE) | 240@1A,1V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 10MHz | |
| 集电极截止电流(Icbo) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 400mV@6A,300mA | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 5V |
商品概述
- 集电极-发射极击穿电压：V_{(BR)CEO} = 50V（最小值）
- 低集电极-发射极饱和电压：V_{CE(sat)} = 0.4V（最大值），I_{C} = 6.0 {~A}
- 高集电极功耗：{P}{{C}} = 80 {~W}，T{{C}} = 25^{\circ} {C}
应用领域
- 高功率开关应用
- 直流-直流转换器和直流-交流逆变器应用
