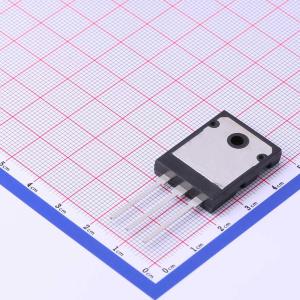

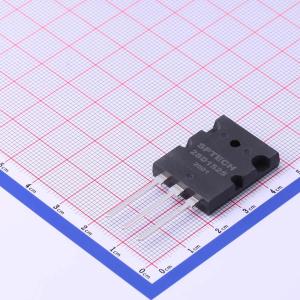

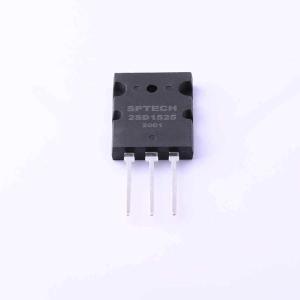

温馨提醒：图片仅供参考，商品以实物为准
2SD1525
NPN 100V 30A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 为高电流开关应用而设计。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2SD1525
- 商品编号
- C480237
- 商品封装
- TO-3PL
- 包装方式
- 管装
- 商品毛重
- 12.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 100V | |
| 耗散功率(Pd) | 150W | |
| 集电极电流(Ic) | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 10MHz | |
| 集电极截止电流(Icbo) | 100uA | |
| 集射极饱和电压(VCE(sat)) | 1.5V | |
| 工作温度 | -55℃~+150℃ |
商品概述
- 高直流电流增益：h_FE = 1000（最小值）@ I_C = 20A
- 集电极 - 发射极击穿电压：V_(BR)CEO = 100V（最小值）
应用领域
-专为大电流开关应用设计。
