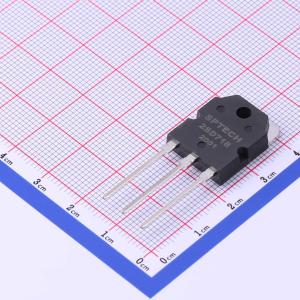

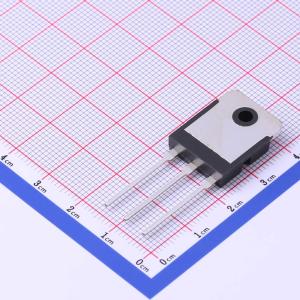

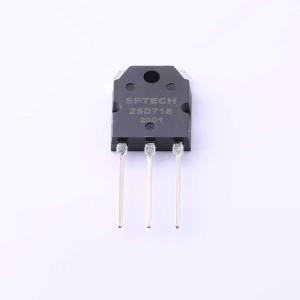

温馨提醒：图片仅供参考，商品以实物为准
2SD718
NPN 电流:8A 电压:120V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用·音频频率功率放大器应用·推荐用于45-50W音频频率放大器输出级应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2SD718
- 商品编号
- C480219
- 商品封装
- TO-3PN
- 包装方式
- 管装
- 商品毛重
- 6.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 8A | |
| 集射极击穿电压(Vceo) | 120V | |
| 耗散功率(Pd) | 80W | |
| 直流电流增益(hFE) | 160@1A,5V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 12MHz | |
| 集电极截止电流(Icbo) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 2.5V@5A,500mA | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 5V |
商品概述
- 集电极 - 发射极击穿电压：V(BR)CEO = 120 V（最小值）
- hFE线性良好
- 与2SB688型互补
应用领域
- 音频功率放大器应用
- 推荐用于45 - 50W音频放大器输出级应用
