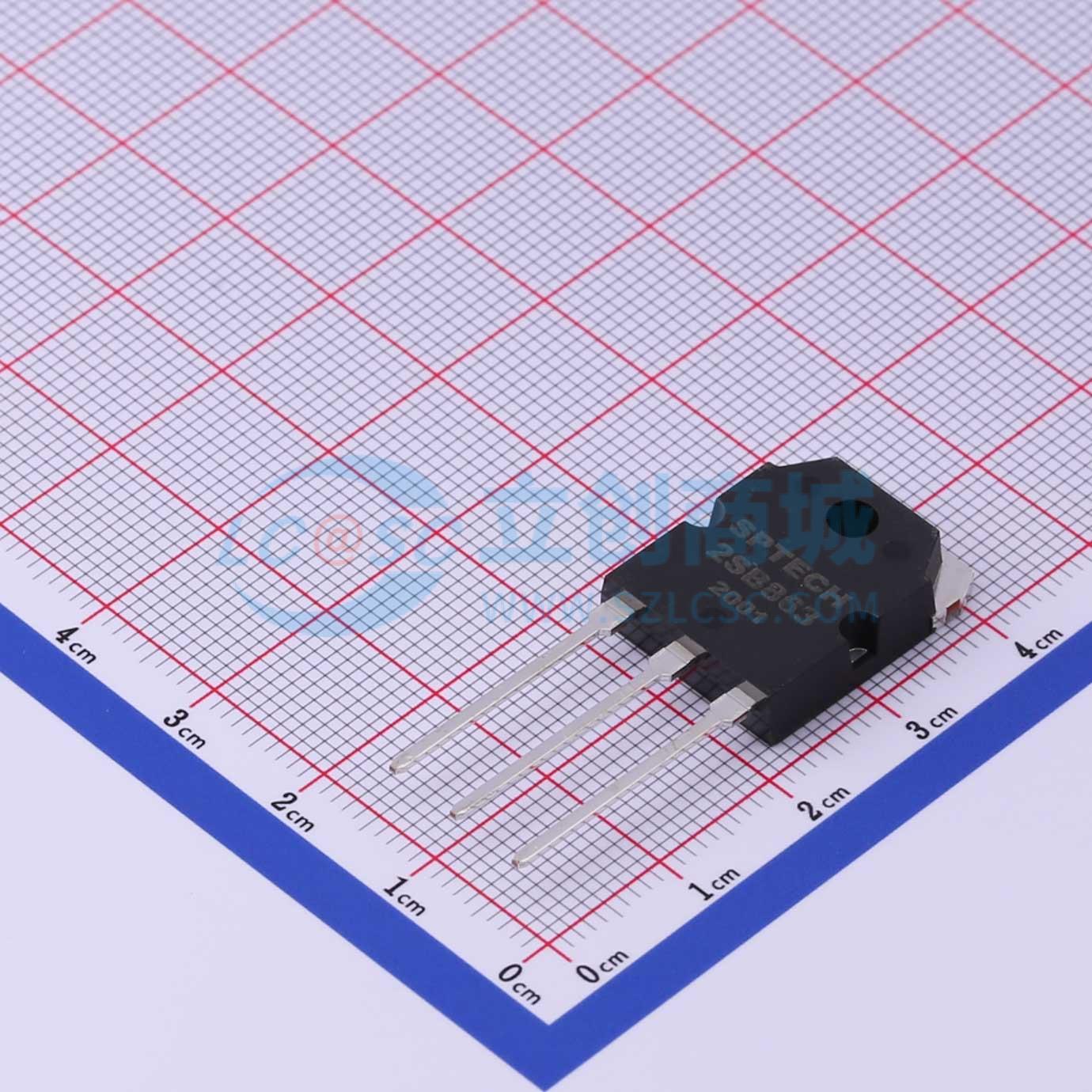

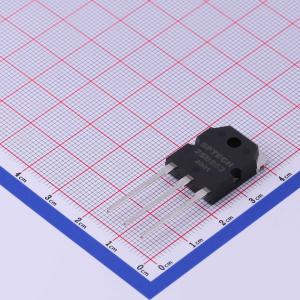

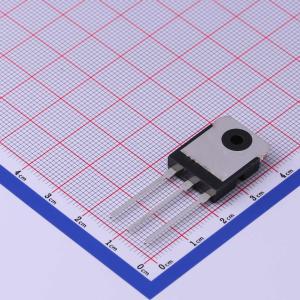

温馨提醒：图片仅供参考，商品以实物为准
2SB863
PNP 电流:10A 电压:140V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 功率放大器应用·推荐为70W高保真音频放大器输出级应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2SB863
- 商品编号
- C480231
- 商品封装
- TO-3PI
- 包装方式
- 管装
- 商品毛重
- 6.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 10A | |
| 集射极击穿电压(Vceo) | 140V | |
| 耗散功率(Pd) | 100W | |
| 直流电流增益(hFE) | 160@1A,5V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 15MHz | |
| 集电极截止电流(Icbo) | 5uA | |
| 集射极饱和电压(VCE(sat)) | 2V@5A,500mA | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 5V |
商品概述
- 集电极 - 发射极击穿电压：V_{(BR)CEO} = -140V（最小值）
- hFE线性良好
- 与2SD1148型互补
应用领域
- 功率放大器应用
- 推荐用于70W高保真音频放大器输出级应用
