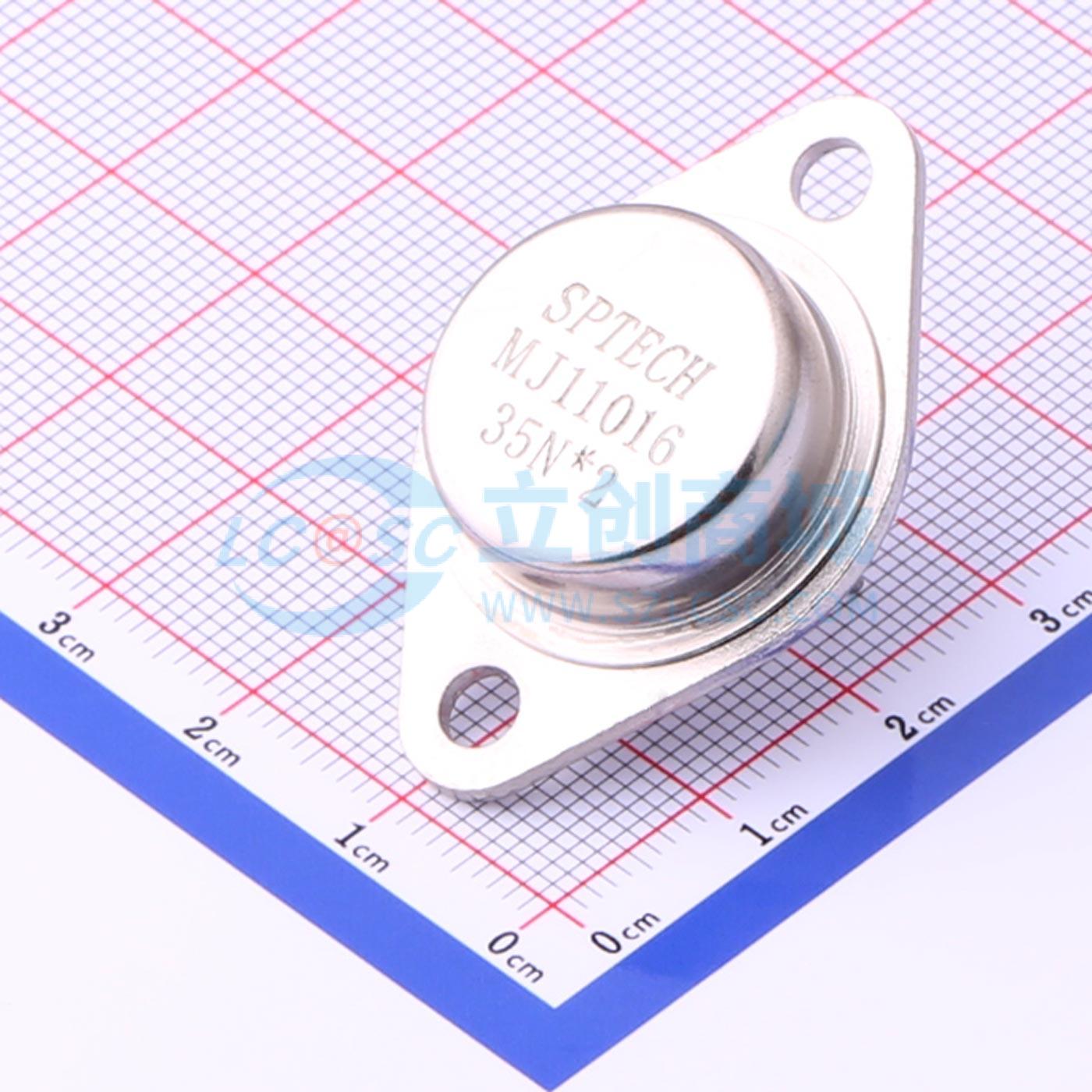

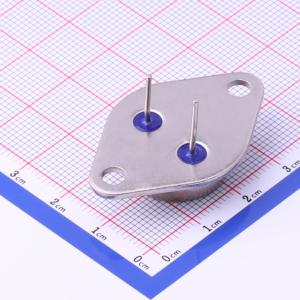

温馨提醒：图片仅供参考，商品以实物为准
MJ11016
NPN 120V 30A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 应用·设计用于补充通用放大器应用中的输出装置
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- MJ11016
- 商品编号
- C480233
- 商品封装
- TO-3
- 包装方式
- 盒装
- 商品毛重
- 11.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 120V | |
| 直流电流增益(hFE) | 1000 | |
| 耗散功率(Pd) | 200W | |
| 集电极电流(Ic) | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 5mA | |
| 集射极饱和电压(VCE(sat)) | 4V | |
| 工作温度 | -55℃~+200℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 基极-发射极饱和电压(VBE(sat)) | 5V |
商品概述
- 集电极 - 发射极击穿电压：V(BR)CEO = 120 V（最小值）
- 高直流电流增益：hFE = 1000（最小值）@IC = 20A
- 低集电极饱和电压：VCE (sat) = 3.0V（最大值）@ IC = 20A
- 与PNP型MJ11015互补
应用领域
-设计用作互补通用放大器应用中的输出器件。
