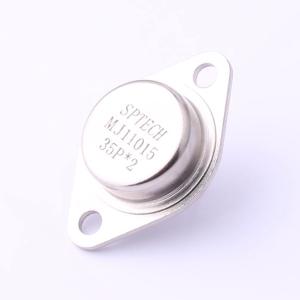

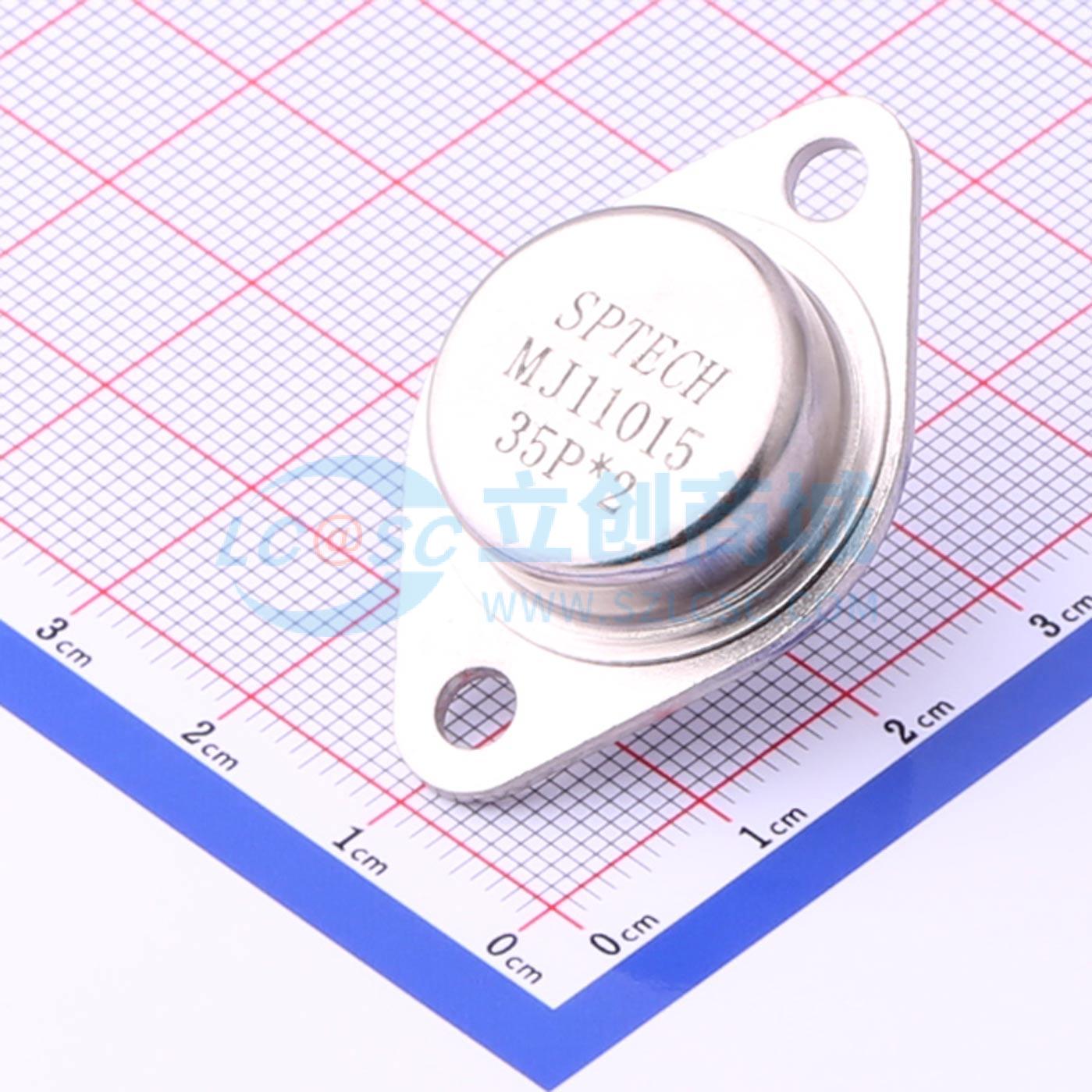

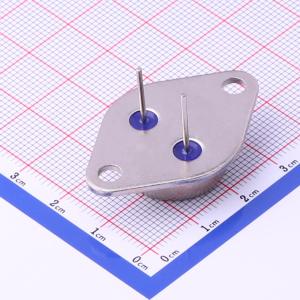

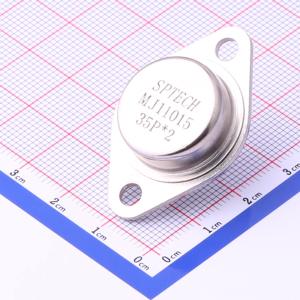

温馨提醒：图片仅供参考，商品以实物为准
MJ11015
PNP 120V 30A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于补充通用放大器应用中的输出装置
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- MJ11015
- 商品编号
- C480235
- 商品封装
- TO-3
- 包装方式
- 盒装
- 商品毛重
- 11.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | PNP | |
| 集射极击穿电压(Vceo) | 120V | |
| 直流电流增益(hFE) | 1000 | |
| 耗散功率(Pd) | - | |
| 集电极电流(Ic) | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 3V@20A,0.2A | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 5V | |
| 基极-发射极饱和电压(VBE(sat)) | 3.5V |
商品概述
- 集电极 - 发射极击穿电压：V(BR)CEO= -120 V（最小值）
- 高直流电流增益：hFE= 1000（最小值）@IC=-20A
- 低集电极饱和电压：VCE(sat)= -3.0V（最大值）@IC = -20 A
- 与NPN型MJ11016互补
应用领域
-设计用作互补通用放大器应用中的输出器件。
