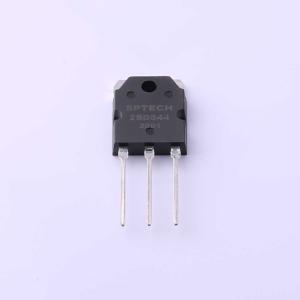

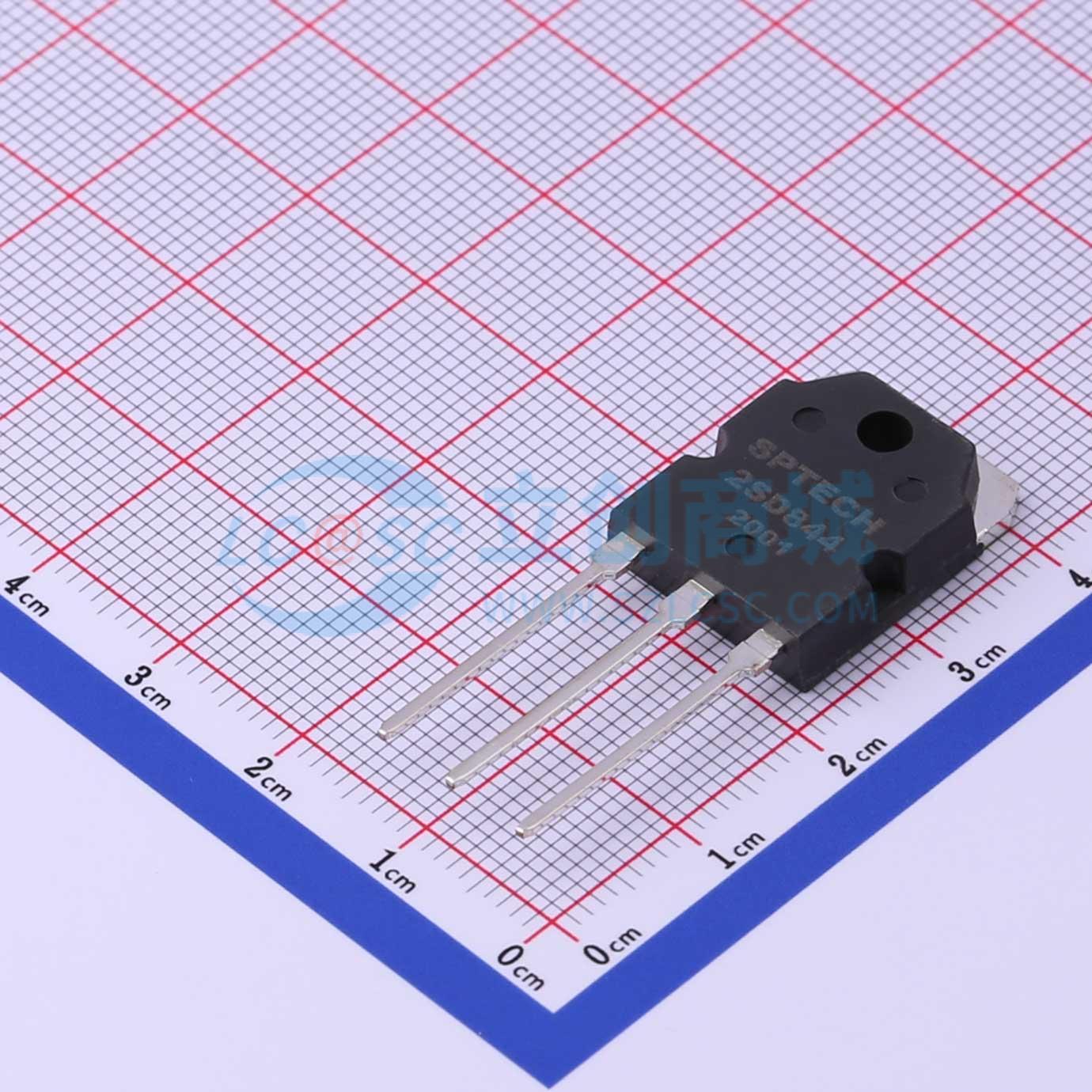

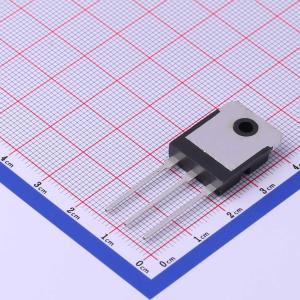

2SD844
NPN 电流:7A 电压:50V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用·大电流开关应用·功率放大器应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2SD844
- 商品编号
- C480220
- 商品封装
- TO-3PI
- 包装方式
- 管装
- 商品毛重
- 6.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 7A | |
| 集射极击穿电压(Vceo) | 50V | |
| 耗散功率(Pd) | 60W | |
| 直流电流增益(hFE) | 240@1A,1V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 15MHz | |
| 集电极截止电流(Icbo) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 400mV@4A,400mA | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 5V |
商品概述
- 集电极 - 发射极击穿电压：V(BR)CEO = 50 V（最小值）
- 低集电极 - 发射极饱和电压：VCE(sat) = 0.4V（最大值）@IC = 4A
- 高集电极功耗：PC = 60 W @ TC = 25°C
- 与2SB754型互补
应用领域
- 大电流开关应用
- 功率放大器应用
