温馨提醒：图片仅供参考，商品以实物为准

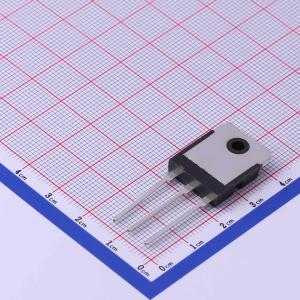

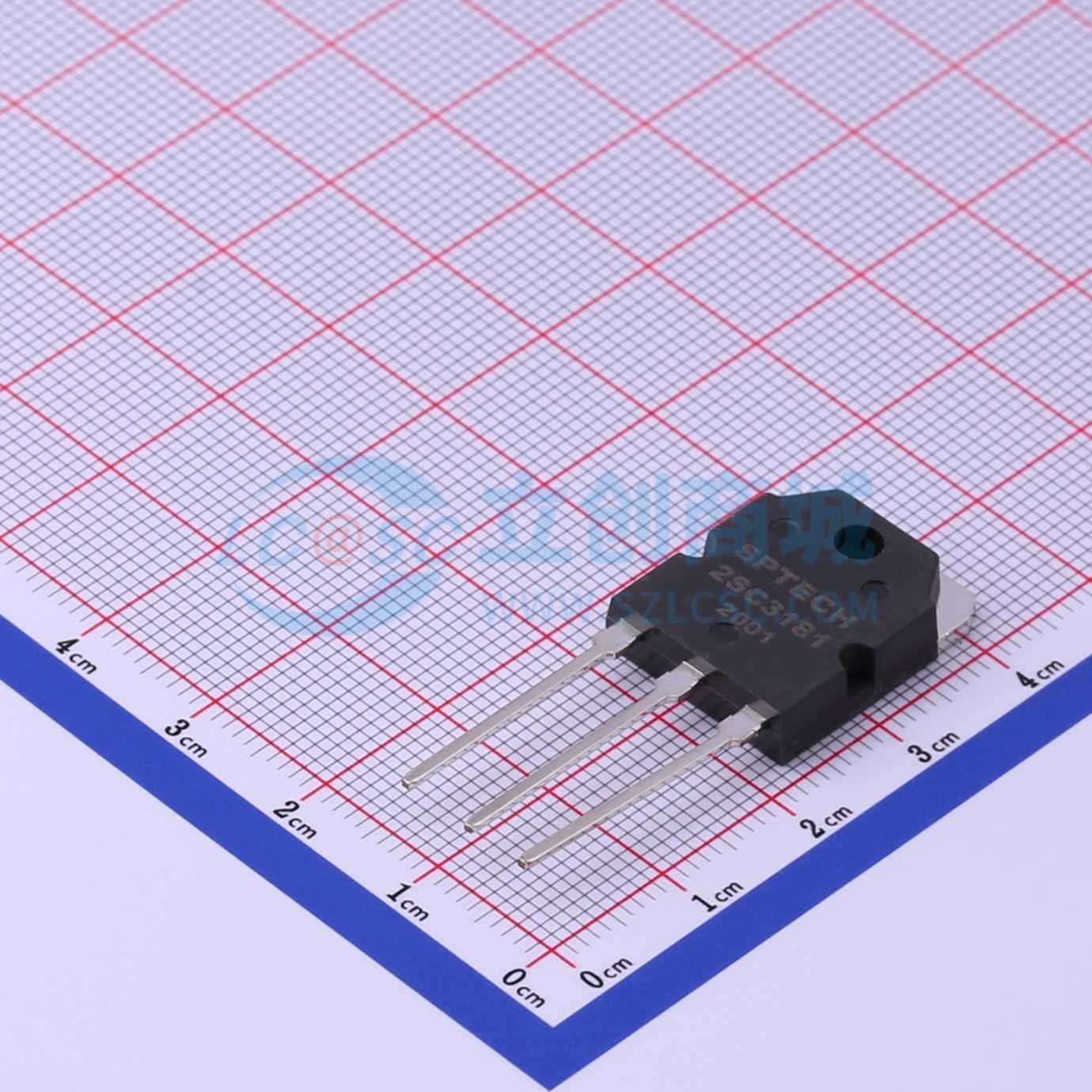

2SC3181
NPN 电流:8A 电压:120V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 功率放大器应用·推荐为55W高保真音频放大器输出级应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2SC3181
- 商品编号
- C480213
- 商品封装
- TO-3PI
- 包装方式
- 管装
- 商品毛重
- 6.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 8A | |
| 集射极击穿电压(Vceo) | 120V | |
| 耗散功率(Pd) | 80W | |
| 直流电流增益(hFE) | 160@1A,5V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 30MHz | |
| 集电极截止电流(Icbo) | 5uA | |
| 集射极饱和电压(VCE(sat)) | 2V@6A,600mA | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 5V |
商品概述
- 低集电极饱和电压
- 当集电极电流 (IC) 为 6A 时，集电极 - 发射极饱和电压 (VCE(sat)) 最大为 2.0V
- 电流放大倍数 (hFE) 线性度良好
- 与 2SA1264 型互补
应用领域
- 功率放大器应用
- 推荐用于 55W 高保真音频放大器输出级应用
