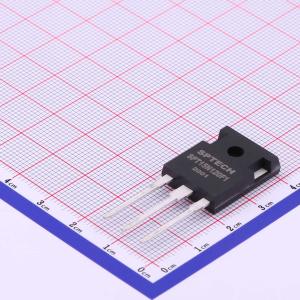

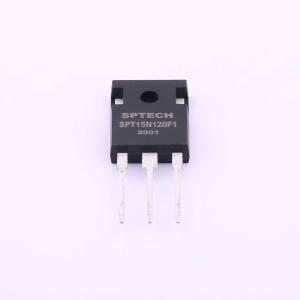

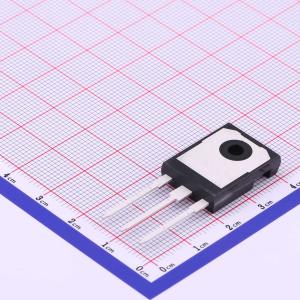

温馨提醒：图片仅供参考，商品以实物为准
SPT15N120F1
1.2kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 应用 感应烹饪 逆变微波炉 谐振转换器 软开关应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- SPT15N120F1
- 商品编号
- C480173
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | - | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 15A | |
| 集电极脉冲电流(Icm) | 45A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.9V | |
| 栅极阈值电压(Vge(th)) | 5.8V | |
| 栅极电荷量(Qg) | 101nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.655nF | |
| 输出电容(Coes) | 72pF | |
| 反向传输电容(Cres) | 35pF | |
| 开启延迟时间(Td(on)) | - | |
| 关断延迟时间(Td(off)) | 80ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | 280uJ | |
| 反向恢复时间(Trr) | 70ns | |
| 工作温度 | -40℃~+150℃ |
商品概述
场截止沟槽IGBT具有低开关损耗、高能效和高雪崩鲁棒性，适用于感应加热、微波炉等软开关应用。
商品特性
- 采用沟槽截止技术，提供高速开关能力
- 具有高鲁棒性和温度稳定性
- 低饱和压降
- 由于饱和压降具有正温度系数，易于实现并联开关
- 具有软电流关断波形
- 增强的雪崩能力
应用领域
- 感应烹饪
- 逆变微波炉
- 谐振转换器
- 软开关应用
