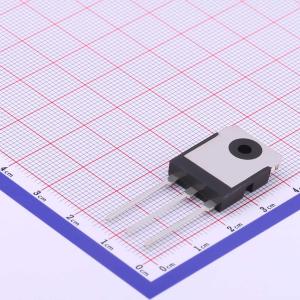

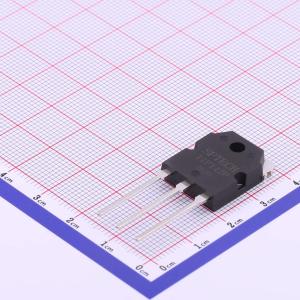

温馨提醒：图片仅供参考，商品以实物为准
TIP142P
NPN 100V 10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于通用放大器和低频开关的应用。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- TIP142P
- 商品编号
- C480190
- 商品封装
- TO-3PN
- 包装方式
- 管装
- 商品毛重
- 6.733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 100V | |
| 直流电流增益(hFE) | 1000 | |
| 耗散功率(Pd) | 125W | |
| 集电极电流(Ic) | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 3V | |
| 工作温度 | -65℃~+150℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 基极-发射极饱和电压(VBE(sat)) | 3.5V | |
| 基极-发射极导通电压(VBE(on)) | 3V |
商品概述
- 高直流电流增益：hFE = 1000（最小值）@ IC = 5A
- 集电极 - 发射极维持电压：VCEO(SUS) = 100V（最小值）
- 与TIP147P型互补
应用领域
-适用于通用放大器和低频开关应用。
