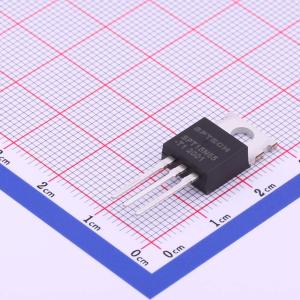

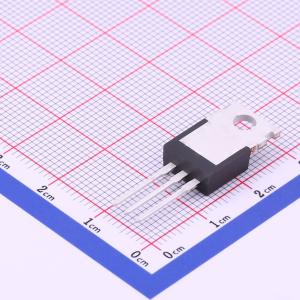

温馨提醒：图片仅供参考，商品以实物为准
SPT15N65T1
650V 30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 应用 软开关应用 空调 电机驱动逆变器
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- SPT15N65T1
- 商品编号
- C480175
- 商品封装
- TO-220MF
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 27W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 30A | |
| 集射极饱和电压(VCE(sat)) | 1.95V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@250uA | |
| 栅极电荷量(Qg) | 92nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.91nF@25V | |
| 开启延迟时间(Td(on)) | 15ns | |
| 关断延迟时间(Td(off)) | 60ns | |
| 导通损耗(Eon) | 750uJ | |
| 关断损耗(Eoff) | 100uJ | |
| 反向恢复时间(Trr) | 50ns | |
| 工作温度 | -40℃~+150℃ |
商品特性
- 最高结温 150℃
- 高达 650V 的高击穿电压，以提高可靠性
- 短路额定
- 极低饱和电压：VCE(SAT) = 1.65V（典型值）@ IC = 15A
- 软电流关断波形
应用领域
- 软开关应用
- 空调
- 电机驱动逆变器
