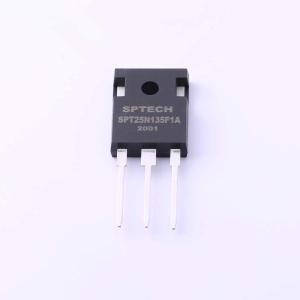

SPT25N135F1A
1.35kV 50A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 应用 感应烹饪 逆变微波炉 谐振转换器 软开关应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- SPT25N135F1A
- 商品编号
- C480181

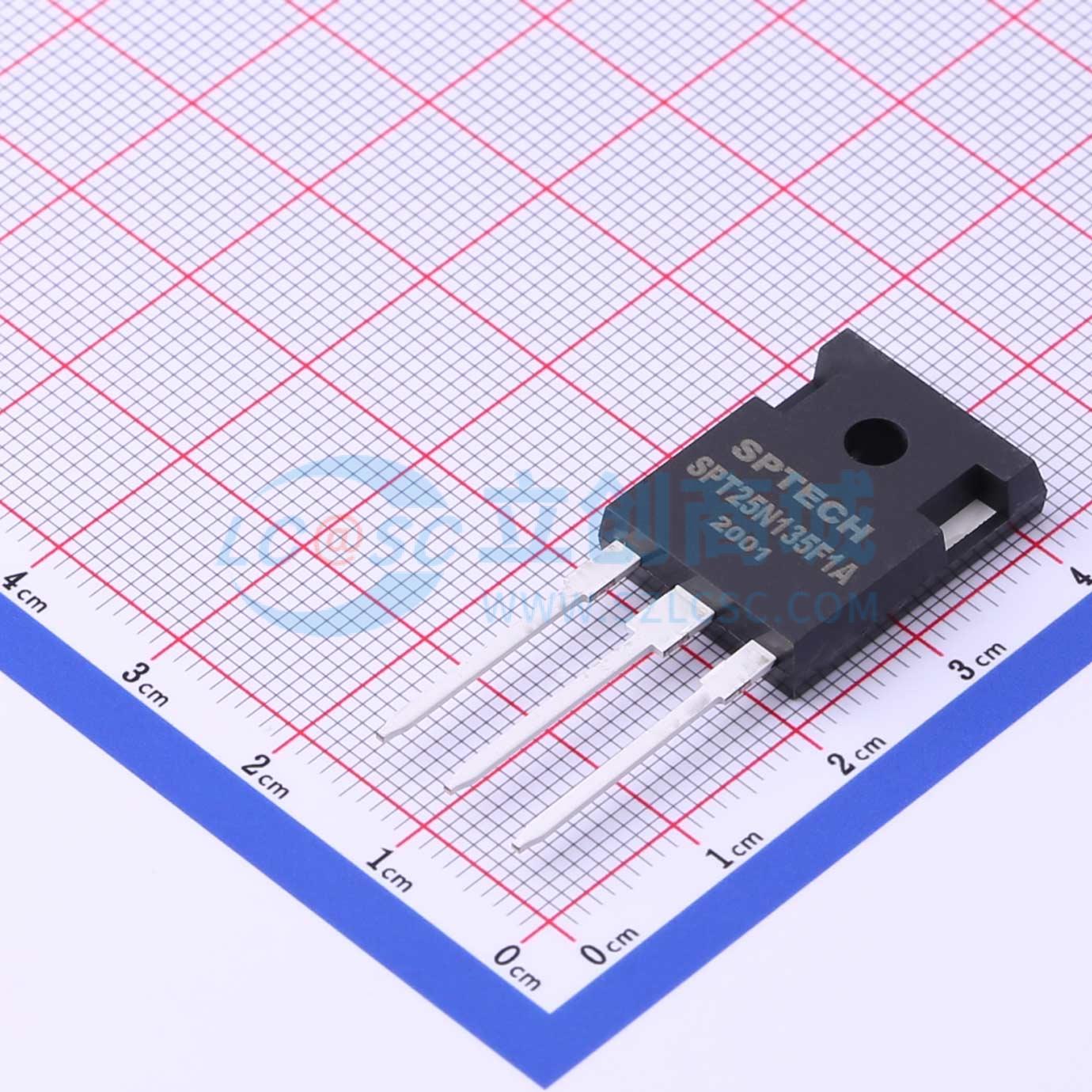

- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | - | |
| 集射极击穿电压(Vces) | 1.35kV | |
| 集电极电流(Ic) | 50A | |
| 集电极脉冲电流(Icm) | 75A | |
| 集电极截止电流(Ices) | 100uA | |
| 集射极饱和电压(VCE(sat)) | 2.5V@25A,15V | |
| 栅极阈值电压(Vge(th)) | 5.1V@250uA | |
| 栅极电荷量(Qg) | 125nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.5nF | |
| 输出电容(Coes) | 70pF | |
| 反向传输电容(Cres) | 50pF | |
| 开启延迟时间(Td(on)) | - | |
| 关断延迟时间(Td(off)) | 180ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | 320uJ | |
| 反向恢复时间(Trr) | 460ns | |
| 工作温度 | -40℃~+150℃ |
商品概述
SPTECH场截止沟槽型IGBT具备低开关损耗、高能效和高雪崩耐量，适用于软开关应用，例如感应加热、微波炉等。
商品特性
- 高达1350V的高击穿电压，提升可靠性
- 沟槽截止技术提供：高速开关、高鲁棒性与温度稳定性、低VCEsat、由于VCEsat的正温度系数而易于并联开关
- 软电流关断波形
- 增强的雪崩能力
应用领域
- 感应烹饪
- 变频微波炉
- 谐振变换器
- 软开关应用
