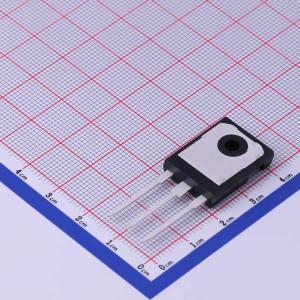

温馨提醒：图片仅供参考，商品以实物为准
SPT60N65F1A1
650V 120A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 应用 不间断电源 逆变器 焊接转换器 PFC应用 转换器与高转换频率
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- SPT60N65F1A1
- 商品编号
- C480189
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 260W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 120A | |
| 集电极脉冲电流(Icm) | 180A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.2V@60A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 158nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.8nF@30V | |
| 输出电容(Coes) | 130pF | |
| 反向传输电容(Cres) | 70pF | |
| 开启延迟时间(Td(on)) | 56ns | |
| 关断延迟时间(Td(off)) | 165ns | |
| 导通损耗(Eon) | 2.2mJ | |
| 关断损耗(Eoff) | 890uJ | |
| 反向恢复时间(Trr) | 90ns | |
| 工作温度 | -40℃~+150℃ |
商品概述
650V沟槽场截止型绝缘栅双极晶体管具备低开关损耗、高能效和高雪崩耐量。
商品特性
- 高达650V的高击穿电压，提升可靠性
- 采用沟槽截止技术，提供高速开关、高鲁棒性、温度稳定性、低饱和压降，以及因饱和压降具有正温度系数而易于并联开关的能力
- 增强的雪崩能力
应用领域
- 不间断电源
- 逆变器
- 焊接转换器
- 功率因数校正应用
- 高开关频率转换器
