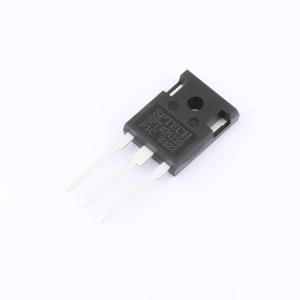

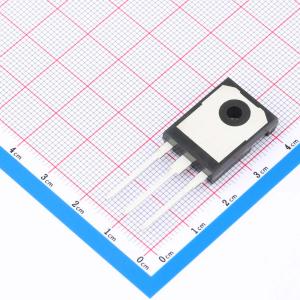

温馨提醒：图片仅供参考，商品以实物为准
SPT40N120F1C
1.2kV 80A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 应用 不间断电源 太阳能逆变器 焊接 PFC应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- SPT40N120F1C
- 商品编号
- C480184
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 417W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 集电极脉冲电流(Icm) | 160A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.5V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5.1V@250uA | |
| 栅极电荷量(Qg) | 270nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.4nF | |
| 输出电容(Coes) | 180pF | |
| 反向传输电容(Cres) | 100pF | |
| 开启延迟时间(Td(on)) | 60ns | |
| 关断延迟时间(Td(off)) | 230ns | |
| 导通损耗(Eon) | 2.9mJ | |
| 关断损耗(Eoff) | 800uJ | |
| 反向恢复时间(Trr) | 250ns | |
| 工作温度 | -40℃~+150℃ |
商品特性
- 高击穿电压，达1200V，提升可靠性
- 沟槽截止技术，提供：高速开关、高鲁棒性、温度稳定性
- 短路耐受时间 - 10μs
- 低VCEsat
- 由于VCEsat的正温度系数，易于并联开关
- 增强的雪崩能力
应用领域
- 不间断电源
- 太阳能逆变器
- 焊接
- 功率因数校正应用
