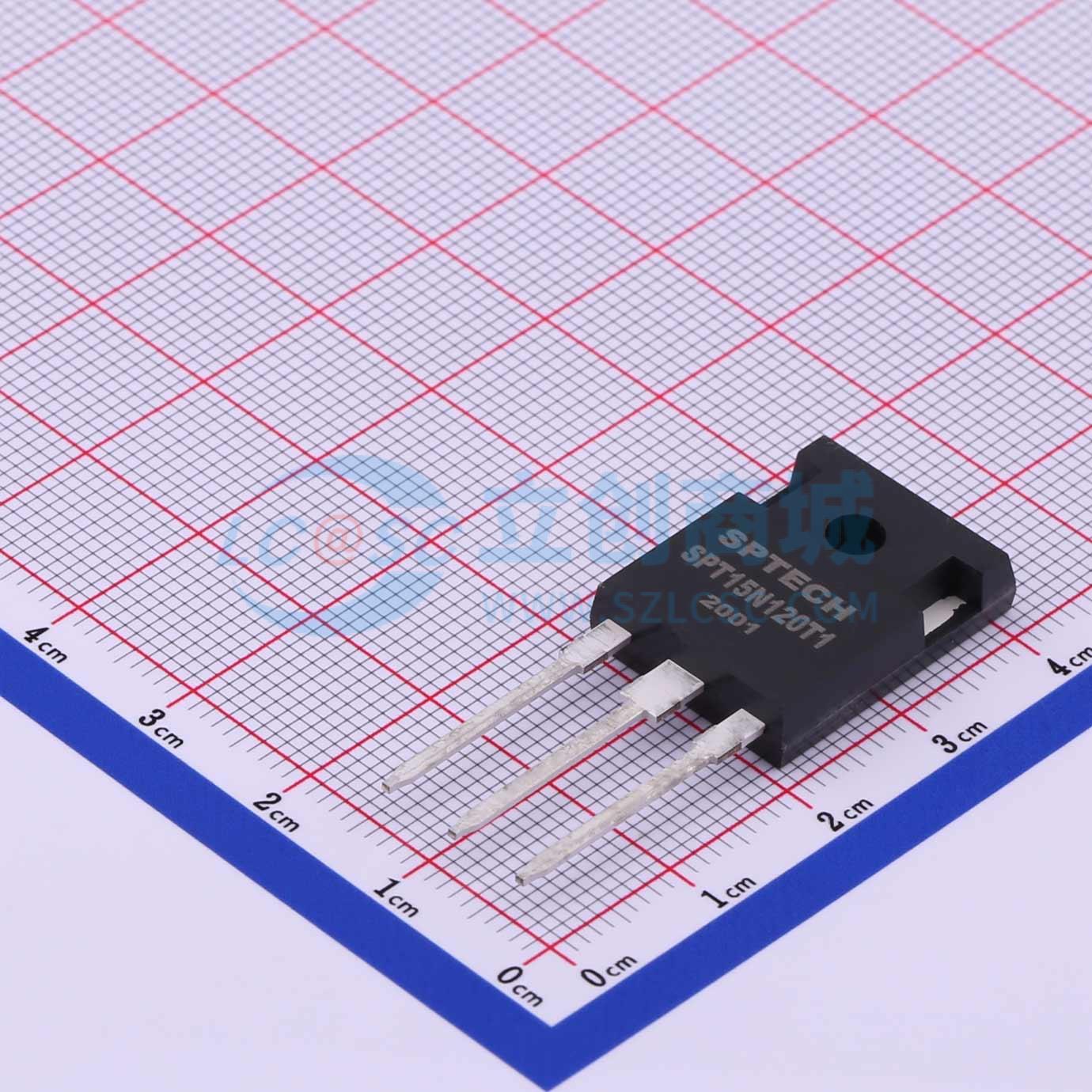

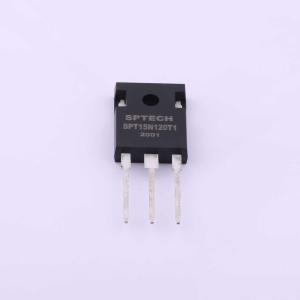

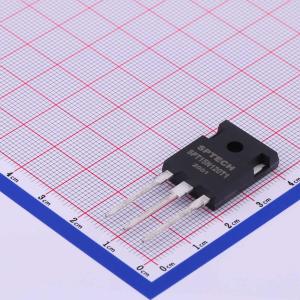

SPT15N120T1
1.2kV 30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 应用程序 ，变频器，电机驱动器
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- SPT15N120T1
- 商品编号
- C480174
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 208W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 30A | |
| 集射极饱和电压(VCE(sat)) | 2.1V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 5.2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 137nC@15V | |
| 开启延迟时间(Td(on)) | 55ns | |
| 关断延迟时间(Td(off)) | 330ns | |
| 导通损耗(Eon) | 1.9mJ | |
| 关断损耗(Eoff) | 310uJ | |
| 反向恢复时间(Trr) | 270ns | |
| 工作温度 | -40℃~+150℃ |
商品特性
- 高击穿电压达1200V，可靠性提升
- 采用沟槽截止技术，提供：极窄的参数分布、高鲁棒性、温度稳定性
- 短路耐受时间达10μs
- 低VCE(SAT)
- 由于VCE(SAT)具有正温度系数，易于并联开关
- 增强的雪崩能力
应用领域
- 变频器
- 电机驱动
