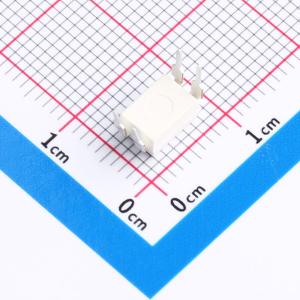

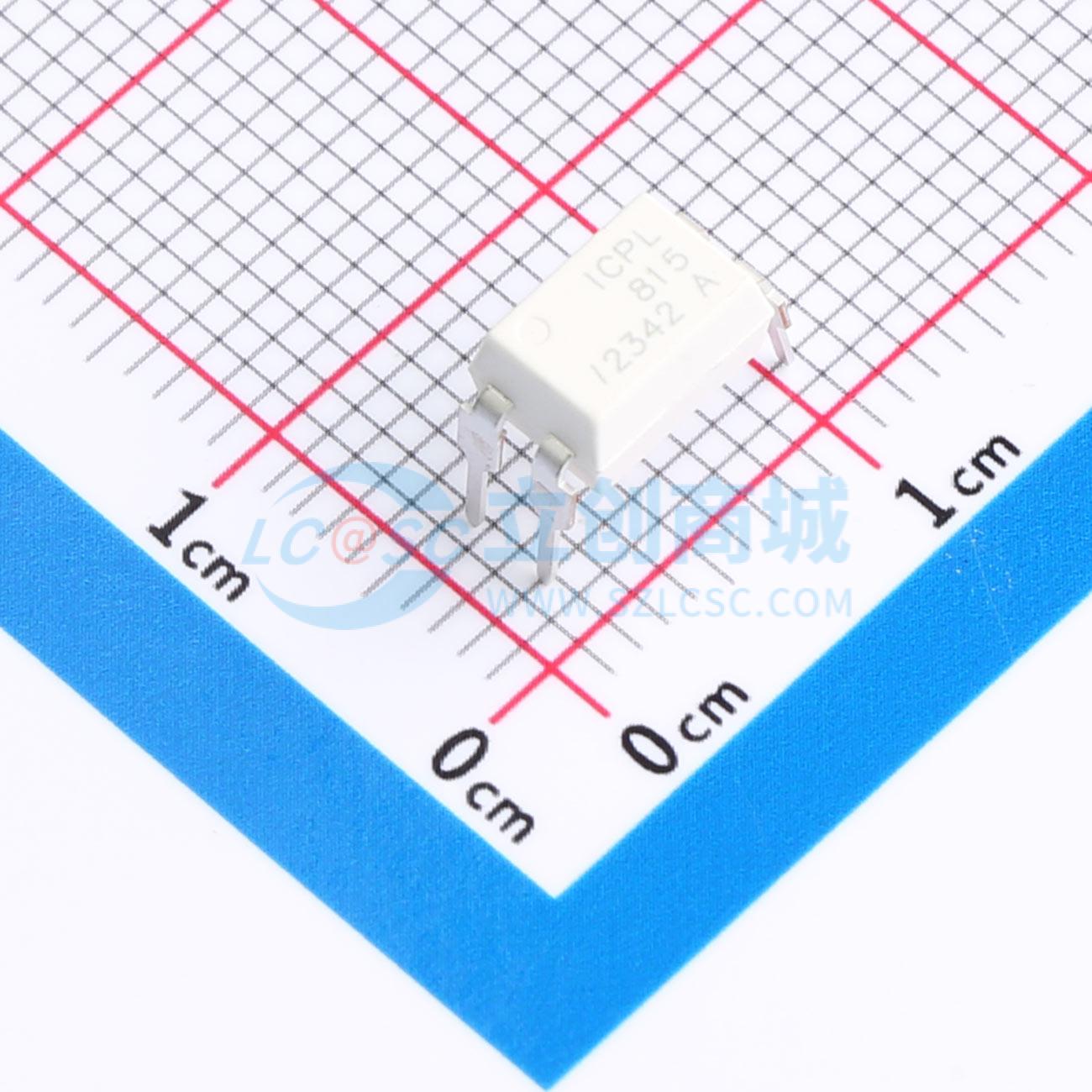

温馨提醒：图片仅供参考，商品以实物为准
ICPL-815-010EAXW
高隔离度光电耦合器
- 描述
- 晶体管光耦，CTR 200-400%,铜脚，DIP4
- 商品型号
- ICPL-815-010EAXW
- 商品编号
- C46597916
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.409克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 80mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 40V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 800mV@20mA,5mA | |
| 上升时间(tr) | 95us | |
| 下降时间 | 84us | |
| 工作温度 | -40℃~+110℃ | |
| 电流传输比(CTR)最小值 | 600% | |
| 电流传输比(CTR)最大值/饱和值 | 7500% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | 达林顿输出结构 |
商品概述
ICPL-815系列产品将AlGaAs红外发射二极管作为发射器，与硅平面达林顿光电晶体管探测器通过光耦合集成在塑料DIP4封装内，并提供多种引脚成型选项。凭借坚固的共面双模塑结构，该系列产品提供了最稳定的隔离特性。
商品特性
- 高隔离电压5000 VRMS
- 电流传输比灵活可选，请参阅订购信息
- 直流输入，晶体管输出
- 工作温度范围 -40 °C 至 110 °C
- 符合REACH法规
- 无卤素
- MSL等级1
- 符合UL-UL1577认证
- 符合VDE - EN60747-5-5 (VDE0884-5) 认证
- 符合CQC-GB4943.1认证
应用领域
- 序列控制器
- 电话/传真
- 系统设备与测量仪器
- 可编程逻辑控制器
