温馨提醒：图片仅供参考，商品以实物为准

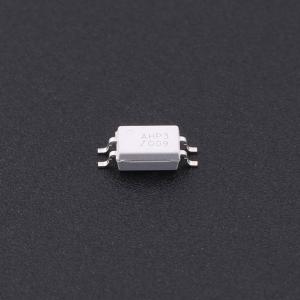

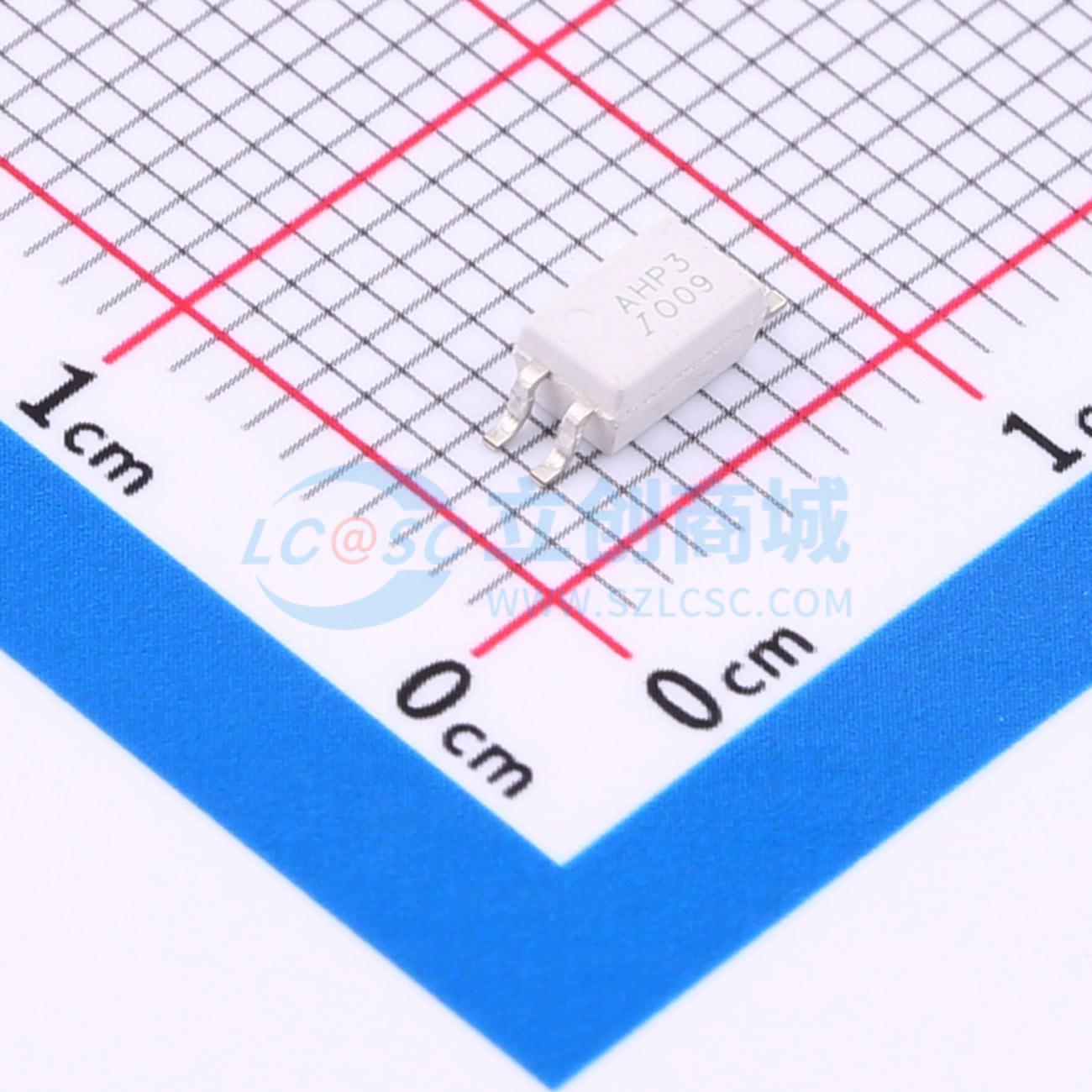

IS280C-N-AXW
AC,DC 3.75kV
- 描述
- 双向晶体管光耦，CTR 100-300%,SSOP4
- 商品型号
- IS280C-N-AXW
- 商品编号
- C46597929
- 商品封装
- SSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.3645克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 负载电压 | 80V | |
| 集射极饱和电压(VCE(sat)) | 70mV@1mA,20mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 7us | |
| 下降时间 | 9us | |
| 工作温度 | 40℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | 集成反并联LED |
商品概述
该系列产品将两个AlGaAs红外发射二极管作为发射器，与一个硅平面光电晶体管探测器光耦合，封装在塑料SSOP4封装中。凭借坚固的共面双模结构，该系列提供了最稳定的隔离特性。
商品特性
- 高隔离度3750 VRMS
- CTR灵活性可选，请参阅订购信息
- AC输入，晶体管输出
- 工作温度范围 -40°C 至 110°C
- 符合REACH标准
- 无卤素
- MSL等级1
- 符合UL-UL1577、VDE - EN60747-5-5(VDE0884-5)、CQC - GB4943.1认证
应用领域
- 开关电源
- 可编程控制器
- 家用电器
- 办公设备
