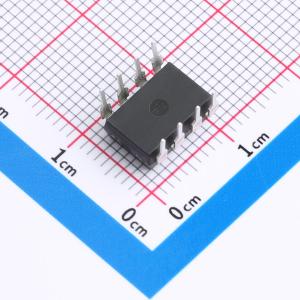

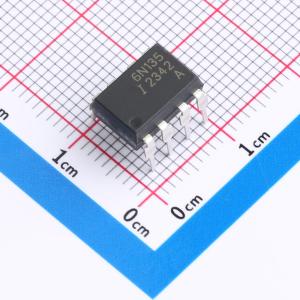

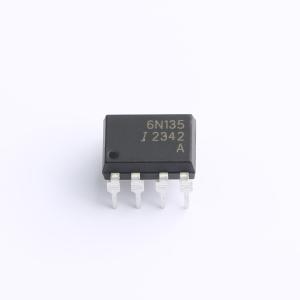

温馨提醒：图片仅供参考，商品以实物为准
6N135-000E-AXW
高隔离度光电耦合器
- 描述
- 1Mbps 高速逻辑光耦,DIP8
- 商品型号
- 6N135-000E-AXW
- 商品编号
- C46597932
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.919259克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | -500mV~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 7% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 1.5us | |
| 传播延迟 tpHL | 1.5us | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 200mW | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 功能特性 | - |
商品概述
6N135和6N136系列器件将AlGaAs红外发射二极管作为发射器，与硅高速光电晶体管进行光耦合，封装在具有不同引脚成型选项的塑料DIP8封装中。光电二极管与晶体管之间的独立设计降低了输入晶体管的基极-集电极电容，使其速度比传统光电晶体管光耦提高了几个数量级。
商品特性
- 高隔离电压5000 VRMS
- 直流输入，晶体管输出
- 工作温度范围 -40 °C 至 100 °C
- 符合RoHS和REACH标准
- 可选无卤素
- MSL等级1
- 符合多项法规认证
应用领域
- 线路接收器
- 电信设备
- 与CMOS、LSTTL、TTL的接口
- 宽带模拟信号耦合
- 脉冲变压器替代
- 计算机外围设备接口
