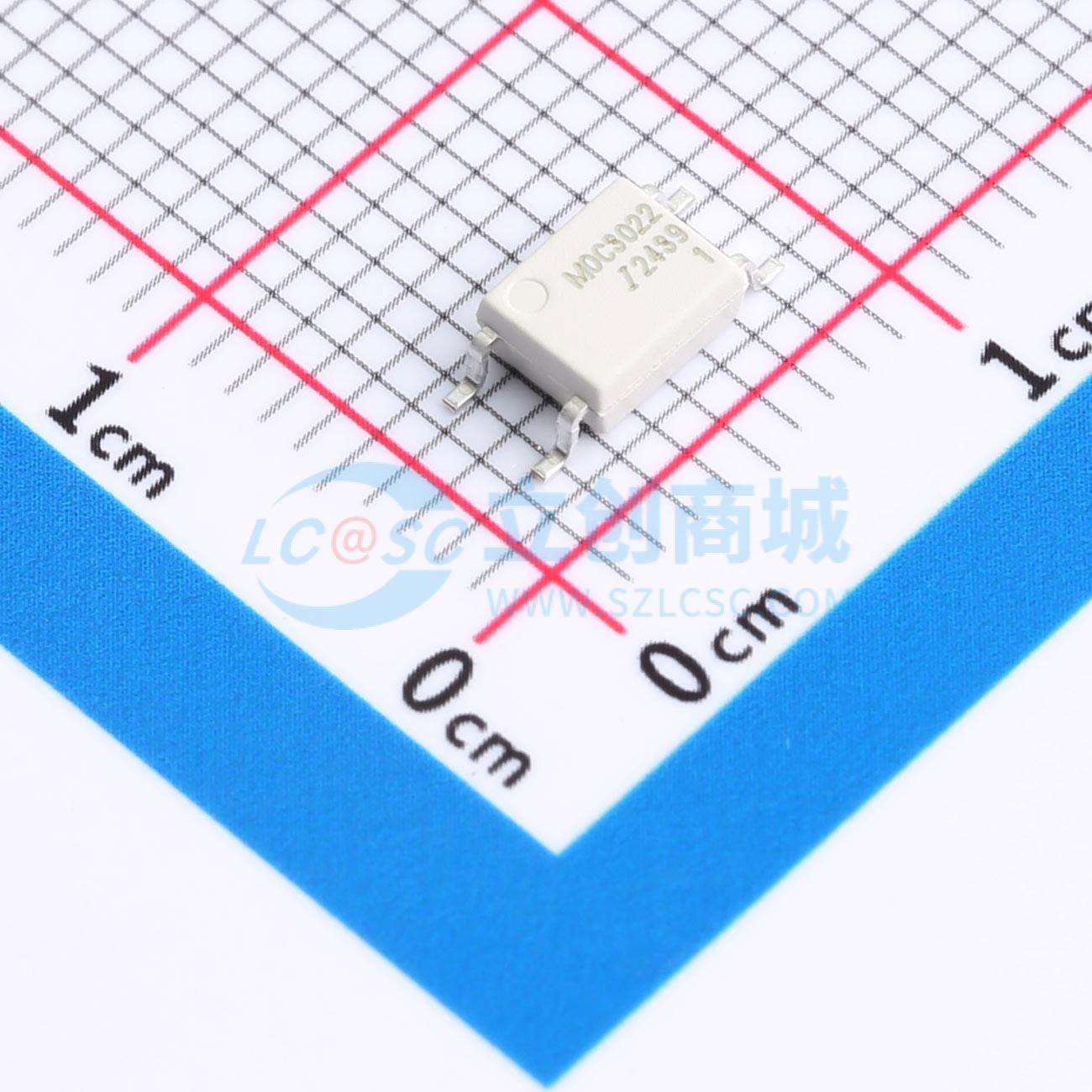

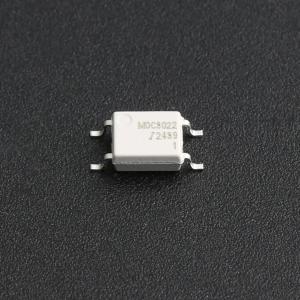

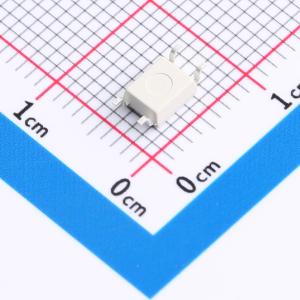

温馨提醒：图片仅供参考，商品以实物为准
MOC3022-SVSE-AXW(1)
无 1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 可控硅输出光耦，非过零，负载电压400V, IFT最大值10mA，SOP4
- 商品型号
- MOC3022-SVSE-AXW(1)
- 商品编号
- C46597946
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.203233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 无 | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 400V | |
| 输出电流(It(rms)) | - | |
| 正向压降(Vf) | 1.4V | |
| 正向电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 隔离电压(Vrms) | 3.75kV | |
| 耗散功率(Pd) | 330mW | |
| 工作温度 | -40℃~+100℃ | |
| 端子数 | 4 | |
| 保持电流(Ih) | 257uA | |
| 浪涌电流 | 1A | |
| 功能特性 | 随机相位触发 |
商品概述
MOC302X-S 和 MOC305X-S 系列器件将 AlGaAs 红外发射二极管作为发射器，与单片硅随机相位光耦双向可控硅进行光耦合，封装于塑料 SOP4 封装内。凭借坚固的共面双模结构，该系列提供了最稳定的隔离特性。
商品特性
- 高隔离度 3750 VRMS
- 直流输入，随机相位光耦双向可控硅输出
- 工作温度范围 -40% 至 100℃
- 符合 REACH 和 RoHS 标准
- 无卤
- MSL 等级 1
- 获得 UL1577、EN60747-5-5(VDE0884-5)、GB4943.1 认证
应用领域
- 电磁阀控制
- 照明控制
- 电机控制
- 温度控制
- 静态交流电源开关
