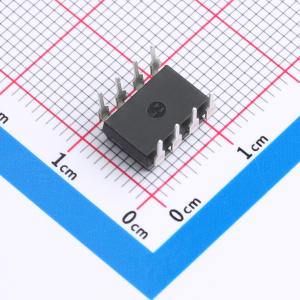

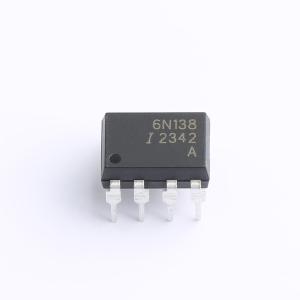

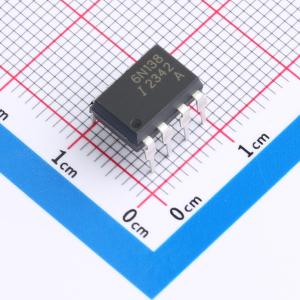

温馨提醒：图片仅供参考，商品以实物为准
6N138-000E-AXW
高隔离度光电耦合器
- 描述
- 1Mbps 高速逻辑光耦,CTR 300-2600%,DIP8
- 商品型号
- 6N138-000E-AXW
- 商品编号
- C46597934
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.93037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | -500mV~18V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | 1Mbps | |
| CTR-电流传输比 | 300% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 15us | |
| 传播延迟 tpHL | 50us | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 200mW | |
| 正向压降(Vf) | 1.28V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 功能特性 | - |
商品概述
6N138和6N139系列将AlGaAs红外发射二极管作为发射器，与硅高速光达林顿晶体管通过光耦合方式集成在塑料DIP8封装内，并提供不同的引脚成型选项。光电二极管和达林顿晶体管之间的独立设计降低了输入晶体管的基极-集电极电容，使其速度比传统光晶体管光耦合器提高了数个数量级。
商品特性
- 高隔离度 5000 V_RMS
- 直流输入，晶体管输出
- 工作温度范围 -40°C 至 100°C
- 符合REACH标准
- 无卤素（可选）
- MSL等级 1
应用领域
- 低电流线路接收器
- 输出接口至CMOS-LSTTL-TTL
