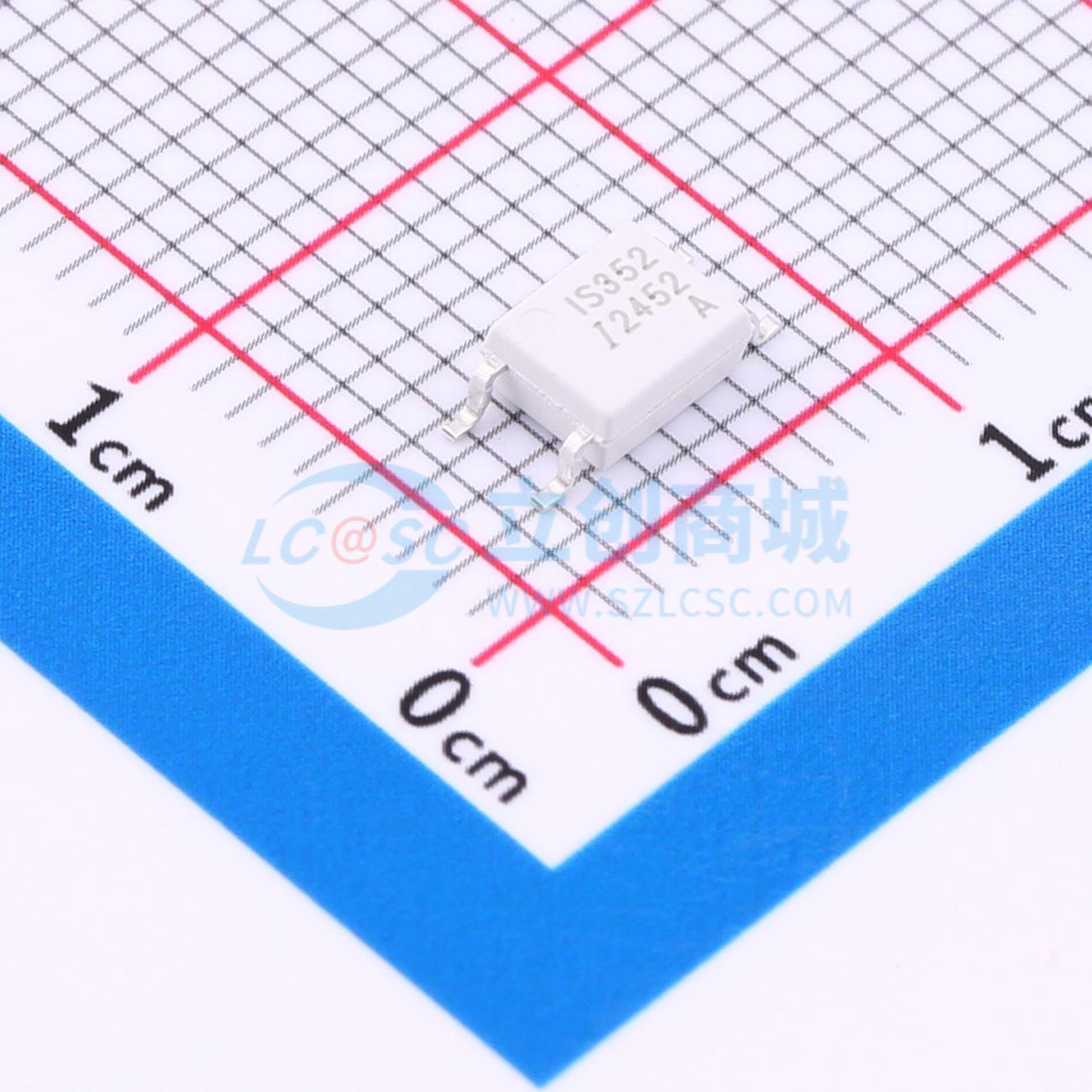

温馨提醒：图片仅供参考，商品以实物为准
IS352-AXW
高隔离度光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高压达林顿输出光耦,VCEO = 350V,SOP4
- 商品型号
- IS352-AXW
- 商品编号
- C46597928
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.141克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 350V | |
| 集射极饱和电压(VCE(sat)) | 1.2V@20mA,100mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 91.5us | |
| 下降时间 | 21.4us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 1000% | |
| 电流传输比(CTR)最大值/饱和值 | 15000% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | 达林顿输出结构 |
商品概述
IS352系列产品采用塑料SOP4封装，将AlGaAs红外发射二极管作为发射器，与硅平面高压达林顿光电晶体管探测器进行光耦合。凭借坚固的共面双模结构，该系列提供了最稳定的隔离特性。该产品设计用于电子应用中的通用用途，例如办公自动化设备、通信设备、音视频设备、电气应用和仪器仪表用途。
商品特性
- 高隔离度：3750 VRMS
- 电流传输比灵活可选，具体请参阅订购信息
- 直流输入，晶体管输出
- 工作温度范围：-40℃ ~ 100℃
- 符合REACH、ROHS标准
- 无卤素
- 湿度敏感等级为1级
- 符合UL-UL1577、VDE-EN60747-5-5(VDE0884-5)、CQC-GB4943.1等法规认证
应用领域
- 序列控制器
- 电话/传真
- 系统设备与测量仪器
- 可编程逻辑控制器
