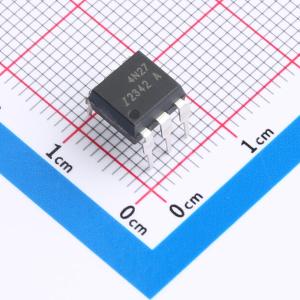

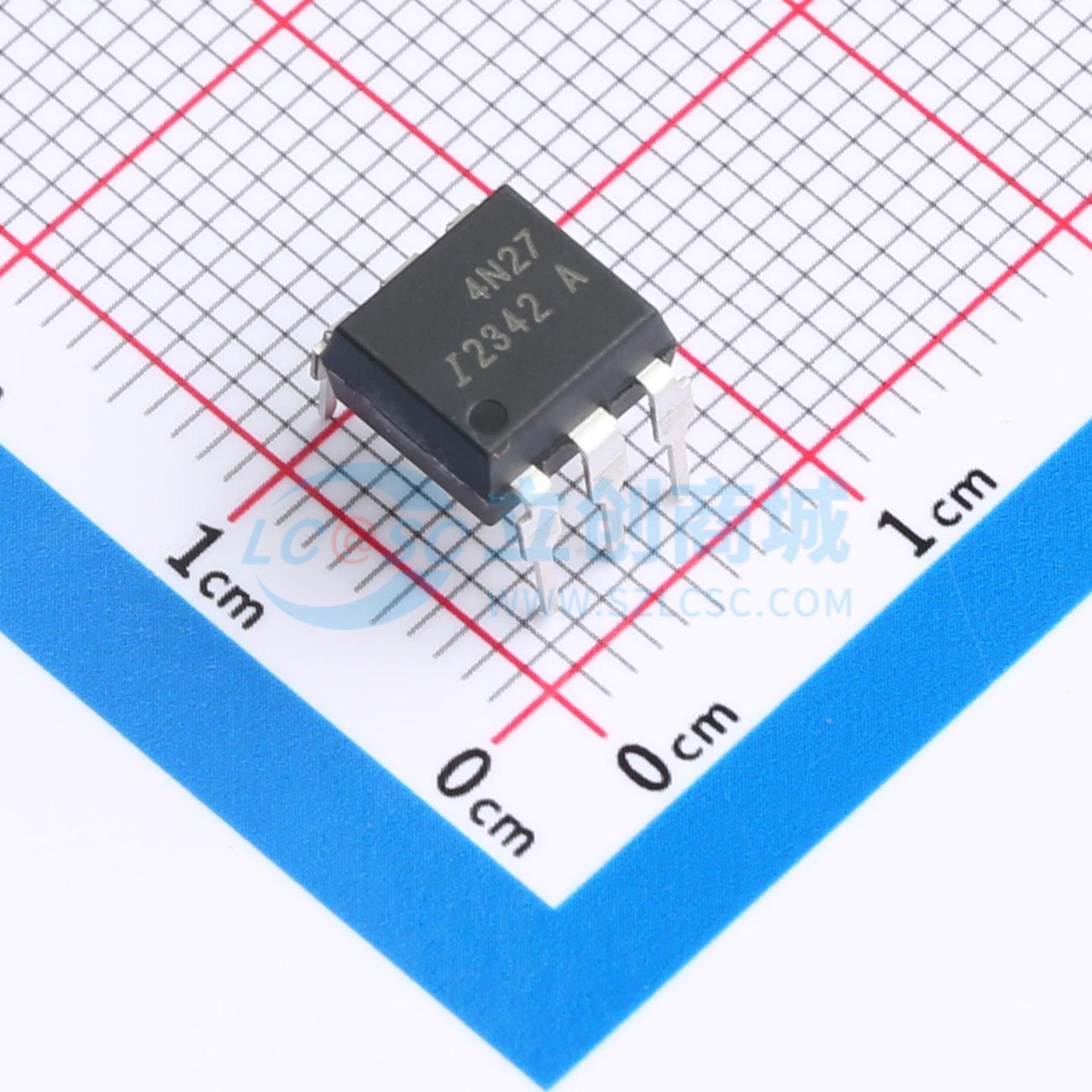

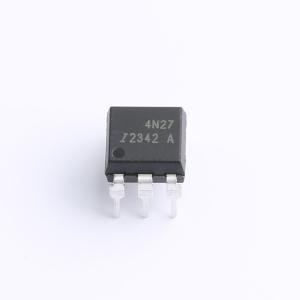

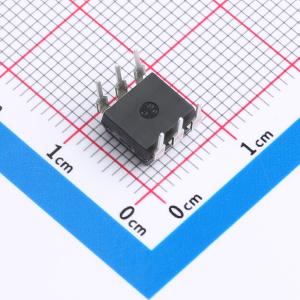

4N27-000E-AXW
高隔离度光电耦合器
- 描述
- 晶体管光耦，80V/80mA,DIP6
- 商品型号
- 4N27-000E-AXW
- 商品编号
- C46597922
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.640769克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 80mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 500mV@50mA,2mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 16us | |
| 工作温度 | -40℃~+110℃ | |
| 电流传输比(CTR)最小值 | 10% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
该系列器件将 AlGaAs 红外发射二极管作为发射器，与硅平面光电晶体管探测器进行光耦合，封装在具有不同引脚成型选项的塑料 DIP6 封装中。
商品特性
- 高隔离度 5000 VRMS
- 直流输入，晶体管输出
- 工作温度范围 -40℃ ~ 110℃
- 符合 RoHS 和 REACH 标准
- MSL 等级 1
应用领域
- 顺序控制器
- 电话/传真
- 系统设备与测量仪器
- 可编程逻辑控制器
