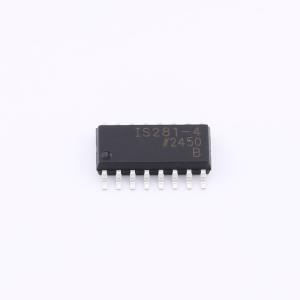

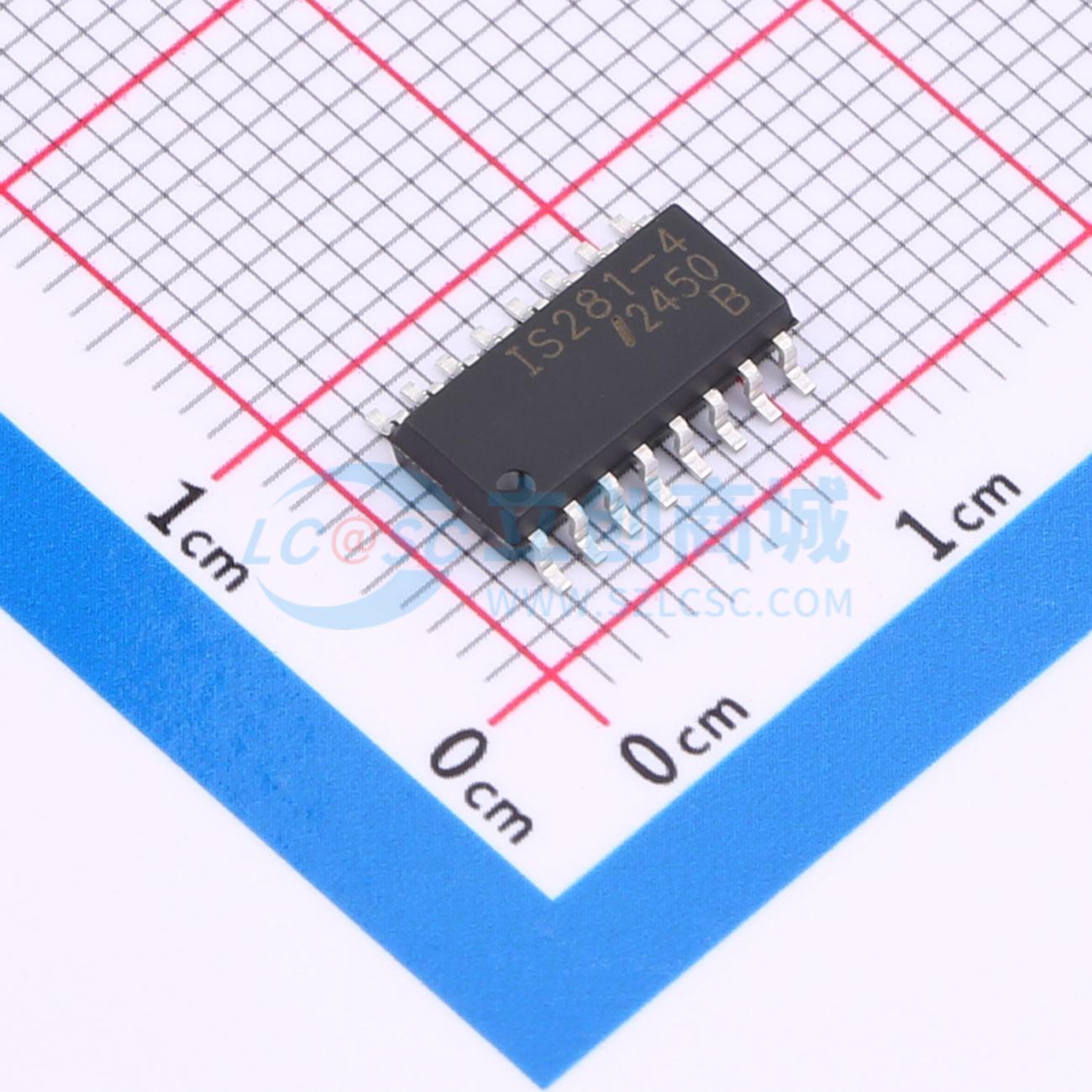

IS281-4-AXW
高隔离度光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 晶体管光耦，四通道，SOP16
- 商品型号
- IS281-4-AXW
- 商品编号
- C46597927
- 商品封装
- SSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.375532克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@10mA,1mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
IS281-4系列产品将铝镓砷红外发射二极管作为发射器，与硅平面光电晶体管探测器进行光耦合，封装在塑料SO16封装内，并提供不同的引脚成型选项。凭借坚固的共面双模结构，该系列产品提供了最稳定的隔离特性。
商品特性
- 高隔离度 3750 VRMS
- 电流传输比灵活可选（参见订购信息）
- 直流输入，晶体管输出
- 工作温度范围 -55 °C ~ 110 °C
- 符合ROHS、REACH标准
- 无卤素
- 湿度敏感等级为1级
应用领域
- 开关电源
- 可编程控制器
- 家用电器
- 办公设备
