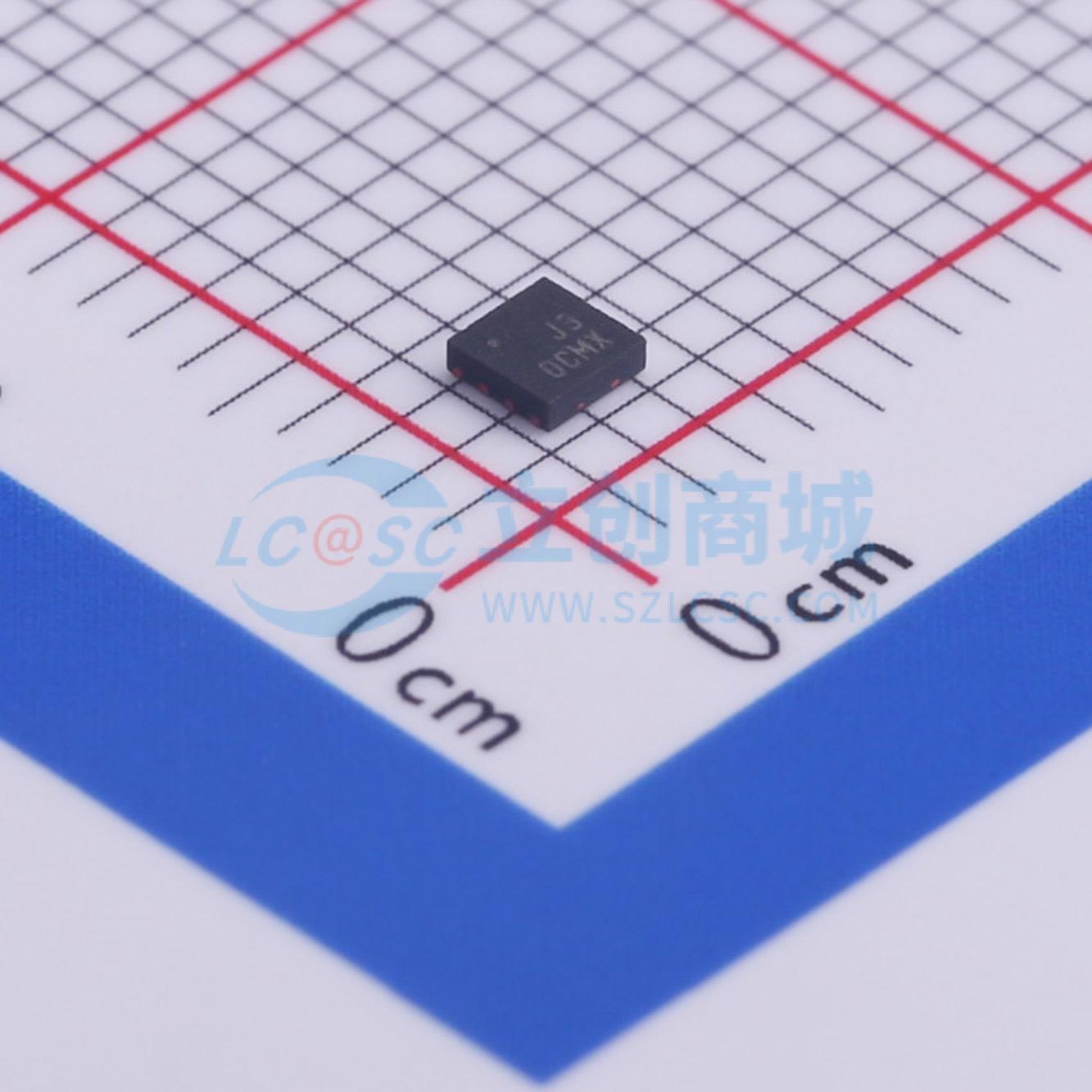

温馨提醒：图片仅供参考，商品以实物为准

RFSW8000TR7

2.5V至5.0V5MHz至6.5GHz高线性度单刀双掷射频开关停产

描述: RFSW8000是一款高性能的单刀双掷（SPDT）射频开关，适用于高频无线应用。该开关设计用于5MHz至6.5GHz的频率范围，具有极高的线性度、高隔离度、低插入损耗和小巧的封装尺寸。
品牌名称: Qorvo
商品型号: RFSW8000TR7
商品编号: C470894
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

RFSW8000是一款高功率单刀双掷（SPDT）开关，专为高性能无线应用而设计。这款宽带开关的设计使用频率范围为5MHz至6.5GHz，适用于要求极高线性度、高隔离度、低插入损耗和小封装尺寸的场景。RFSW8000的开关操作通过两个控制电压输入进行控制。RFSW8000采用pHEMT GaAs工艺制造，并采用8引脚、2.0mm × 2.0mm双扁平无引脚（DFN）塑料封装。

商品特性

单电压：2.5V至5.0V
40dBm P1dB
2GHz时隔离度为30dB

应用领域

IEEE 802.11a/n Wi-Fi系统
IEEE 802.16 WiMAX系统
IEEE 802.15.4 ZigBee系统
客户驻地设备（CPE）
无线接入点、网关和路由器应用
ISM频段发射机应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	插入损耗	1dB
	P1dB	40dBm
	工作电压	2.5V~5V
	工作温度	-40℃~+85℃

	属性	参数值
	商品目录	射频开关
	电路结构	单刀双掷
	频率	5MHz~6.5GHz
	隔离度	30dB
